东风福瑞卡挂桶式垃圾车是一款侧装挂桶式垃圾车,该车采用东风福瑞卡系列底盘,侧装挂桶提升机构可提升120L或240L垃圾桶，主要用于小区、街道桶装垃圾的收集和转运。
底盘型号：EQ1075SJ3CDF
底盘配置：云内126马力/玉柴140马力/全柴136马力，7.00钢丝胎，万里扬5档。
上装配置：5方容积，箱体采用Q235碳钢板焊接而成，箱体厚度边3底4mm厚度，箱体底部油缸举升自卸，侧面提升机可选链条式、拉杆式，后门手动开启。
| 容积 | 5立方米 |
|---|---|
| 整车尺寸 | 5763×2080×2340(mm) |
| 发动机 | 云内126马力/全柴136马力/玉柴140马力(可选) |
| 操作方式 | 手动 |
| 卸料方式 | 举升后卸 |
整车参数
| 车辆名称 | 自装卸式垃圾车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 5763 x 2080 x 2340 |
| 货厢尺寸 | x x |
| 额载质量 | 3650,3585 |
| 整备质量 | 3580 |
| 总质量 | 7360 |
| 前悬/后悬 | 1055/1400 |
| 接近/离去角 | 27/16 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 110 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 Q23-132E60 YCY24120-60 Q25-152E60 | 95 81 105 93 96 90 95 103 93 85 120 105 100 97 88 112 |
3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 2300 2360 2493 |
底盘参数
| 底盘型号 | EQ1075SJ3CDF |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 2700,2950,3308,3600,3800 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
| 前轮距 | 1525,1519,1503,1613,1540 |
| 后轮距 | 1498,1516,1586,1670,1650,1800,1546 |
| 弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 |
其它
| ABS型号:ABS/ASR-12V-4S/4M;ABS生产企业:襄阳东风隆诚机械有限责任公司;选装描述:随底盘选装驾驶室及底盘附件安装位置,选装上装;可选装ETC装置;发动机/油耗值(L/100km)对应关系为:CA4DB1-11E6/16.3,CY4BK161/16.2,CY4BK461/16.2,D20TCIF1/16.3,D20TCIF11/16.3,YCY24140-60/16.3,ZD30D16-6N/16.3,H20-120E60/14.9,Q28-130E60/15.9,CA4DB1-13E6/16.2,Q23-115E60/14.5;侧后防护情况:侧防护采用Q235材料焊接,离地高度(mm):385,后防护采用Q235材料焊接,截面尺寸(mm):100×50,离地高度:395mm;专用功能及装置:该车主要由箱体和提升机构组成,主要用于城镇环卫桶装生活垃圾的收集与运输;仅采用轴距:3308mm. |

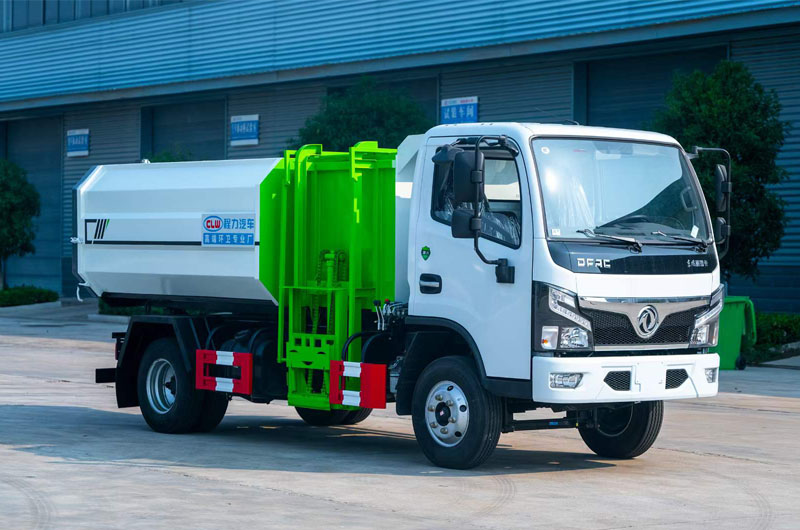

东风福瑞卡挂桶式垃圾车右前45度图

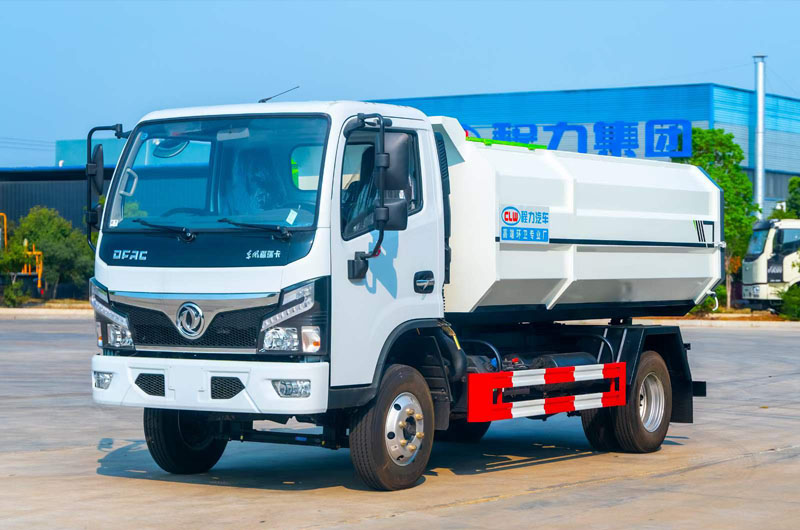

东风福瑞卡挂桶式垃圾车左前45度图

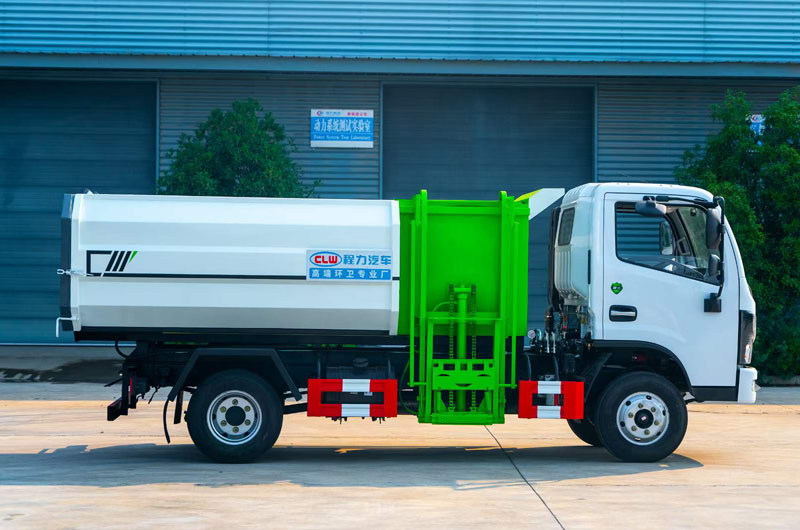

东风福瑞卡挂桶式垃圾车右侧图

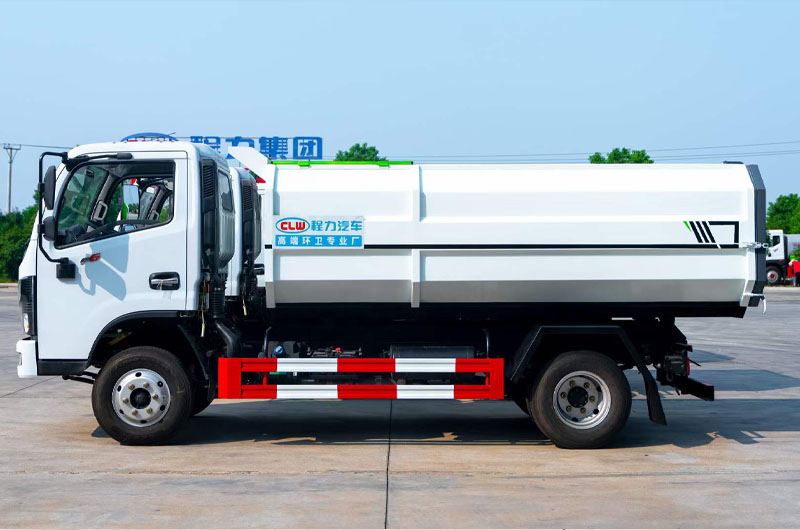

东风福瑞卡挂桶式垃圾车左侧图

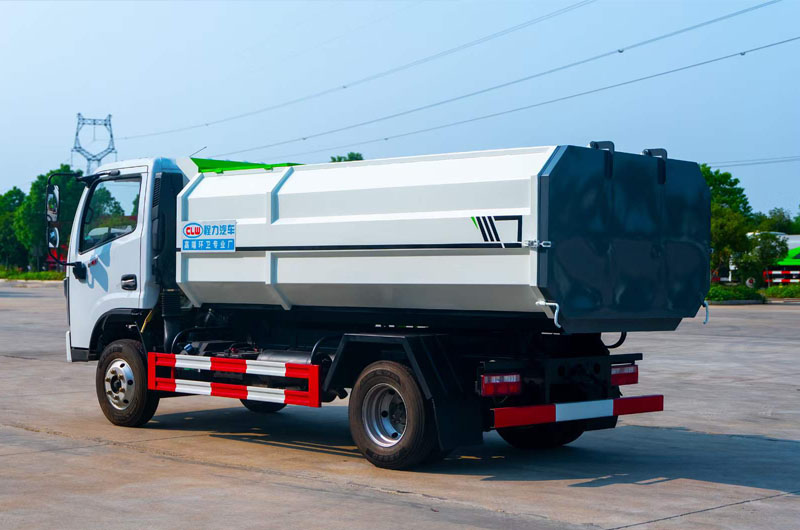

东风福瑞卡挂桶式垃圾车左后45度图
