福田小卡之星3后装无泄露垃圾车(4.5方)
福田小卡之星3后装无泄露垃圾车是一款后装挂桶式垃圾车，可挂国标240L垃圾桶进行自装卸，又称福田自装卸式垃圾车、福田后装挂桶式垃圾车、福田后装高位挂桶垃圾车等，该车采用船型无泄漏箱体结构，带作业后支腿，带箱体排水口，带PLC电控（一键式操作），电控限位感应系统，带刮板、压缩滑板，国产液压油缸，扬州中梅多路阀，主要用于小区、城镇桶装垃圾的收集和清运.
| 厢体容积 | 4.5立方米 |
| 外形尺寸 | 5080×1900×2330(mm) |
| 发动机 | 全柴115马力/85kw/2.3L排量 |
| 结构/材质 | 无泄漏船型/Q235碳钢(边3底3) |
| 可提升垃圾桶 | 240L/120L/660L |
| 操控方式 | 电液联合控制 |
福田小卡之星3后装无泄露垃圾车是一款后装挂桶式垃圾车，可挂国标240L垃圾桶进行自装卸，又称福田自装卸式垃圾车、福田后装挂桶式垃圾车、福田后装高位挂桶垃圾车等，该车采用船型无泄漏箱体结构，带作业后支腿，带箱体排水口，带PLC电控（一键式操作），电控限位感应系统，带刮板、压缩滑板，国产液压油缸，扬州中梅多路阀，主要用于小区、城镇桶装垃圾的收集和清运。
整车主要参数
垃圾箱容积：4.5立方米
外形尺寸：5080×1900×2330(mm)
额载质量：1215,1035kg
整备质量：3150,3330kg
最大总质量：4495kg
前悬/后悬：1130/1100
接近/离去角：20/23
最高车速：105km/h
底盘主要参数
底盘型号：BJ1045V9JB5-54
驱动形式：4×2
轴距：2850mm
驾驶室：福田小卡之星3单排前翻，1700mm宽驾驶室（2人）
发动机：全柴115马力（Q23-115C60）/85kw/2.3L排量
变速箱：5TS32-5档（手动）
轮胎：6.50R16LT 10PR
其它配置：动转、离合助 力，ABS、可调方向盘、电控熄火、巡航、可调大灯、刹车自调臂。
专用功能配置
厢体容积：4.5立方米
结构/材质：无泄漏船型/Q235碳钢(边3底3)
挂桶提升机构：尾部
可提升垃圾桶：240L/120L/660L
操控方式：电液联合控制
配置概述：标配无泄漏船型箱体结构，带作业后支腿，带箱体排水口，带电控一键式操作，电控限位感应系统，带刮板、压缩滑板，国产液压油缸，扬州中梅多路阀，提升机挂单、双桶。
| 厢体容积 | 4.5立方米 |
|---|---|
| 外形尺寸 | 5080×1900×2330(mm) |
| 发动机 | 全柴115马力/85kw/2.3L排量 |
| 结构/材质 | 无泄漏船型/Q235碳钢(边3底3) |
| 可提升垃圾桶 | 240L/120L/660L |
| 操控方式 | 电液联合控制 |
整车参数
| 车辆名称 | 自装卸式垃圾车 |
|---|---|
| 车型类别 | 专用货车(非罐式) |
| 外形尺寸 | 5080 x 1900 x 2330 |
| 货厢尺寸 | x x |
| 额载质量 | 1215,1035 |
| 整备质量 | 3150,3330 |
| 总质量 | 4495 |
| 前悬/后悬 | 1130/1100 |
| 接近/离去角 | 20/23 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 105,80 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ,GB3847-2005 | |
| 型号 | 功率 | 排量 |
Q23-115E60 Q23-115C60 | 85 85 |
2300 2300 |
底盘参数
| 底盘型号 | BJ1045V9JB5-54 二类 北汽福田汽车股份有限公司 |
|---|---|
| 底盘名称 | 专用货车(非罐式) |
| 轴数 | 2 |
| 轴距 | 2850 |
| 轮胎数 | 6 |
| 轮胎规格 | 6.50R16LT 10PR |
| 前轮距 | 1495,1415 |
| 后轮距 | 1435 |
| 弹簧片数 | 7/7+5,7/4+3,7/5+2,3/5+2,2/3+2 |
其它
| ABS系统控制方式为4S/4M,气刹:ABS型号为CM4XL-4S/4M,生产厂家为广州瑞立科密汽车电子股份有限公司.液刹:ABS型号为CM4YL,生产厂家为广州瑞立科密汽车电子股份有限公司;装ABS,也可以选装限速装置,限制最高车速80km/h;发动机净功率值:82kW;选装描述:随底盘选装驾驶室及底盘附件安装位置;发动机/油耗值(L/100km)对应关系为:发动机Q23-115E60和Q23-115C60对应油耗值(L/100km)分别为11.4,11.4.;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧防护材料Q235B,螺栓连接;后防护由专用装置代替,下边缘离地高450mm;自卸方式为后卸式;车厢顶部封闭且不可开启;专用功能及装置:专用装置主要为垃圾箱和提升机构,用于垃圾的收集和清运.仅选用2850mm轴距.该车型整备质量不包含备胎、灭火器、随车工具。货箱重量为1200kg,底板材质为Q235钢,厚度为2.5mm、2.75mm、3.0mm;侧板材质为Q235钢,厚度为2.5mm、2.75mm、3.0mm。选装厢体外形样式。随底盘选驾驶室及底盘附件安装位置; |

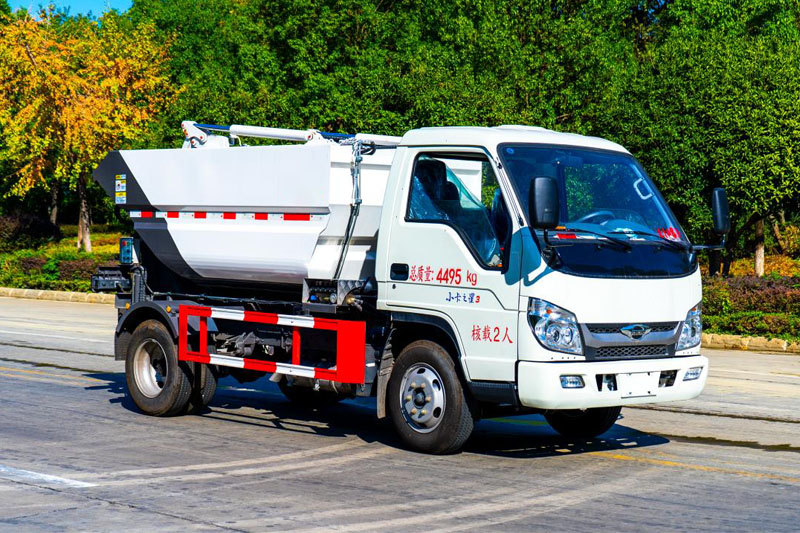

福田小卡之星3后装无泄露垃圾车右前45度图

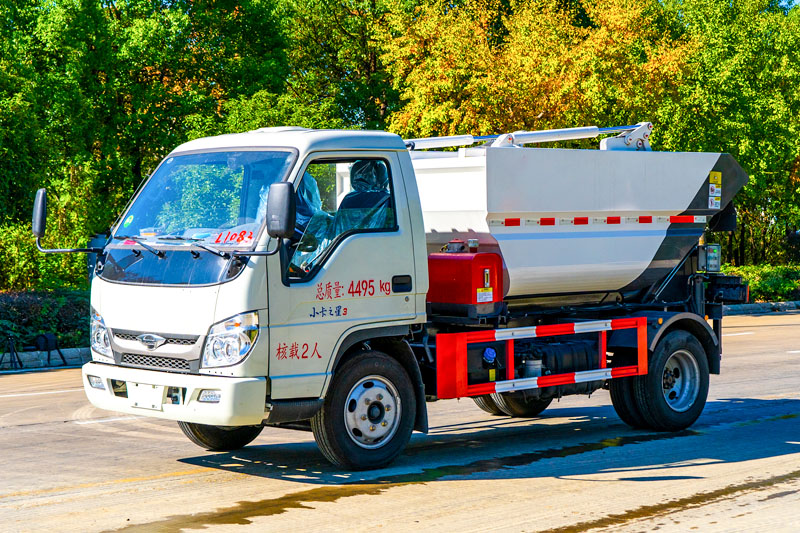

福田小卡之星3后装无泄露垃圾车左前45度图

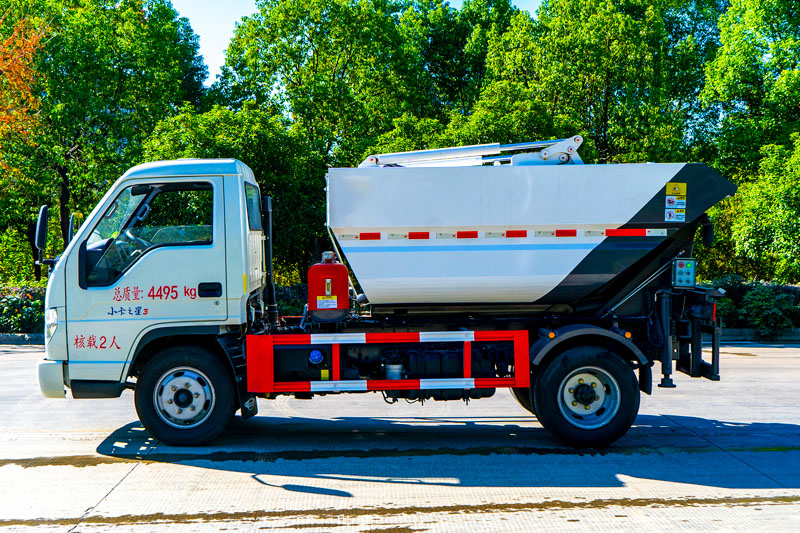

福田小卡之星3后装无泄露垃圾车左侧图

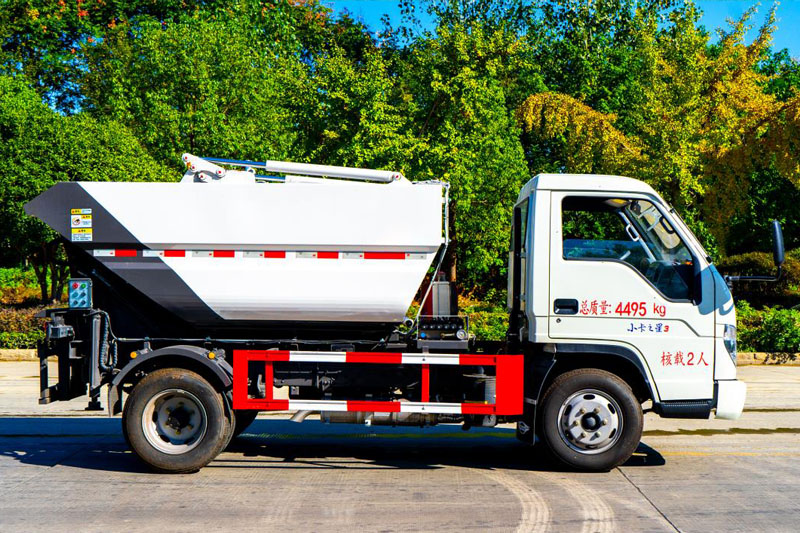

福田小卡之星3后装无泄露垃圾车右侧图

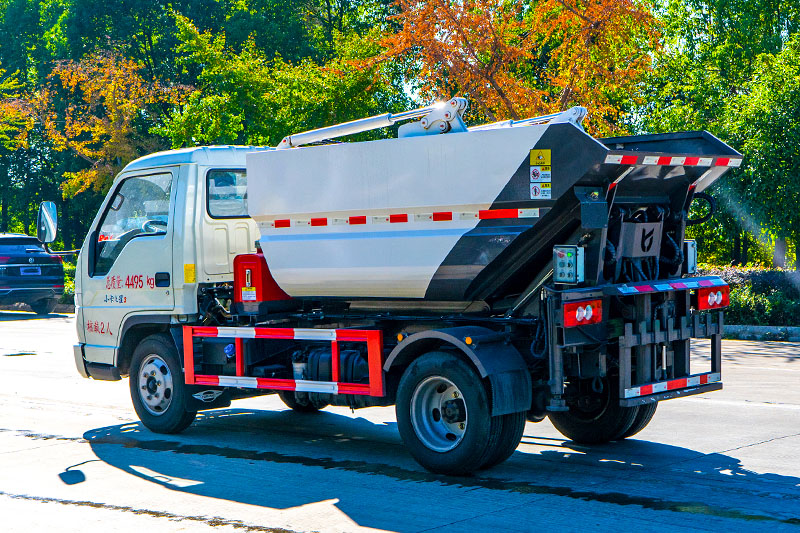

福田小卡之星3后装无泄露垃圾车左后45度图
