东风福瑞卡5吨洒水车
东风福瑞卡5吨洒水车是在东风福瑞卡3308mm轴距基础上改装的一款有效容积5立方米的洒水车，该车可选云内126马力/锡柴110马力发动机，5档变速箱，常规配置前冲、后洒、侧喷、后工作平台S型绿化洒水炮，主要用于环卫园林绿化、工地运水送水、路面养护等，紧急情况下可用于消防应急救援。
| 罐体有效容积 | 5立方米 |
| 罐体尺寸 | 3400×1600×1100（mm） |
| 整车尺寸 | 5990×2000×2430(mm) |
| 发动机 | 云内126马力/锡柴110马力/锡柴130马力 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 常规功能配置 | 前冲、后洒、侧喷、后平台S型绿化高炮、消防接口 |
东风福瑞卡5吨洒水车是在东风福瑞卡3308mm轴距基础上改装的一款有效容积5立方米的洒水车，该车可选云内126马力/锡柴110马力发动机，5档变速箱，常规配置前冲、后洒、侧喷、后工作平台S型绿化洒水炮，主要用于环卫园林绿化、工地运水送水、路面养护等，紧急情况下可用于消防应急救援。
| 整车 | 车辆名称 | 东风福瑞卡5吨洒水车 | ||
| 外形尺寸 | 5995×2050×2400(mm) | |||
| 总质量 | 7360kg | |||
| 整备质量 | 3400kg | |||
| 额载质量 | 3830kg | |||
| 前悬/后悬 | 1055/1632 | |||
| 最高车速 | 110km/h | |||
| 底盘 | 品牌 | 东风 | ||
| 底盘型号 | EQ1075SJ3CDF | |||
| 驾驶室 | 单排 | |||
| 驾乘人员 | 2人 | |||
| 轴距 | 3308mm | |||
| 发动机 项目 |
CA4DB1-11E6 | CA4DB1-13E6 | D20TCIF1 | |
| 品牌 | 锡柴 | 锡柴 | 云内 | |
| 功率 | 81kw | 95kw | 93kw | |
| 排量 | 2207ml | 2207ml | 1999ml | |
| 马力P | 110马力 | 130马力 | 126马力 | |
| 汽缸数 | 4 | 4 | 4 | |
| 汽缸排列 | 直列 | 直列 | 直列 | |
| 额定转速 | 3200rpm | 3200rpm | 3200rpm | |
| 最大扭矩 | 280N.m | 350N.m | 350N.m | |
| 最大扭矩转速rpm | 1600-2400rpm | 1600-240rpm | 1400-2400rpm | |
| 变速箱 | 万里扬5档 | 万里扬6档 | 万里扬5档 | |
| 轮胎 | 7.00R16 | 7.00R16 | 7.00R16 | |
| 后桥 | 3.5T | 3.5T | 3.5T | |
| 车架 | 188直通 | 188双层直通 | 188直通 | |
| 空调 | ○ | ● | ○ | |
| 罐体 | 容积 | 5方（公告罐体容积4.02方米） | ||
| 尺寸 | 3400×1580×1060(mm) | |||
| 材质 | Q235碳钢 | |||
| 厚度 | 罐体4mm/封头5mm | |||
| 防波板厚度/个数 | 3mm/2 | |||
| 检修人孔 | Q235碳钢/1个 | |||
| 洒水泵 | 型号 | 65QZ-40/50 | ||
| 流量 | 40m3/h | |||
| 扬程 | 50m | |||
| 输入轴转速 | 1080（r/min） | |||
| 轴功率 | 10.05（kw） | |||
| 垂直吸程 | 6（m） | |||
| 洒水炮 | 射程 | ≥25m | ||
| 工作压力 | 0.6MPA | |||
| 流量 | ≥52~75L/Min | |||
| 水平/垂直旋转角度 | 360°/90° | |||
| 可调节类型 | 可调直冲状、大雨、中雨、毛毛雨 | |||
| 水路系统 | 管路 | 镀锌钢管、油漆 | ||
| 前冲 | 铝合金、圆锥喷嘴，2个 | |||
| 后洒 | 铝合金，2个 | |||
| 高炮 | 铝合金，1个 | |||
| 侧喷 | 铝合金、莲蓬喷头，2个 | |||
| 球阀 | 合金钢、手动球阀 | |||
| 加水口 | 中式内扣式消防栓接口、铝合金 | |||
| 取力器、传动轴 | 与变速箱、水泵匹配 | |||
| 工作平台 | Q195碳钢、冲孔、1.5mm | |||
| 管箱 | 2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形 | |||
| 标配 | 前冲、后洒、侧喷、后平台高炮、自流阀、消防接头、滤网、喷头、带自吸自排。 | |||
| 选配 | 1、大鸭嘴前冲喷头，万向前冲球阀；2、选装气动球阀驾驶室内控制；3、选装自动洒水炮；4、选装LED箭头灯，长条警灯；5、选装食品级304不锈钢罐体；6、可选装后加大平台雾炮机组；7、选装新款标准化外形。 | |||
| ＊注：此参数为厂家标配，可根据客户需求定制。 | ||||
| 罐体有效容积 | 5立方米 |
|---|---|
| 罐体尺寸 | 3400×1600×1100（mm） |
| 整车尺寸 | 5990×2000×2430(mm) |
| 发动机 | 云内126马力/锡柴110马力/锡柴130马力 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 常规功能配置 | 前冲、后洒、侧喷、后平台S型绿化高炮、消防接口 |
整车参数
| 车辆名称 | 洒水车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 5995 x 2050 x 2400 |
| 货厢尺寸 | x x |
| 额载质量 | 3830 |
| 整备质量 | 3400 |
| 总质量 | 7360 |
| 前悬/后悬 | 1055/1632 |
| 接近/离去角 | 21/13 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 110 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 Q23-132E60 YCY24120-60 Q25-152E60 | 95 81 105 93 96 90 95 103 93 85 120 105 100 97 88 112 |
3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 2300 2360 2493 |
底盘参数
| 底盘型号 | EQ1075SJ3CDF |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 2700,2950,3308,3600,3800 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
| 前轮距 | 1525,1519,1503,1613,1540 |
| 后轮距 | 1498,1516,1586,1670,1650,1800,1546 |
| 弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 |
其它
| 1、该车仅选用3308mm轴距,介质:水,罐体总容量为4立方米, 有效容积为3.83立方米,罐体尺寸为(mm):3400×1580×1060。2、防护材料:Q235B碳钢,连接方式:左右侧面螺栓连接,后下部防护均采用焊接,后部防护断面尺寸(mm):120×50,离地高度(mm):430。3、ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。4、专用装置:罐体,主要用于路面洒水及园林绿化。5、随底盘选装驾驶室。选装弧形喷洒装置及后部箭头灯,选装驾驶室与罐体之前安装洒水装置,选装后平台样式。选装底盘附件储气筒尿素罐左右安装位置。 |

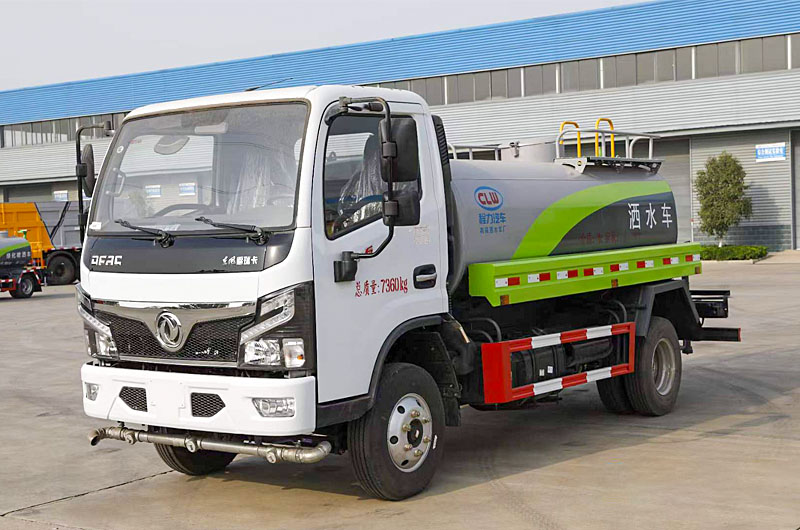

东风福瑞卡5吨洒水车左前45度图

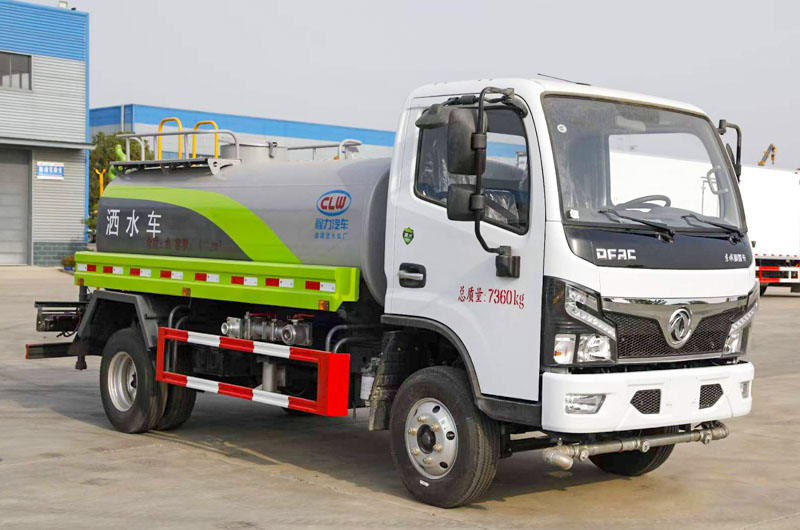

东风福瑞卡5吨洒水车右前45度图

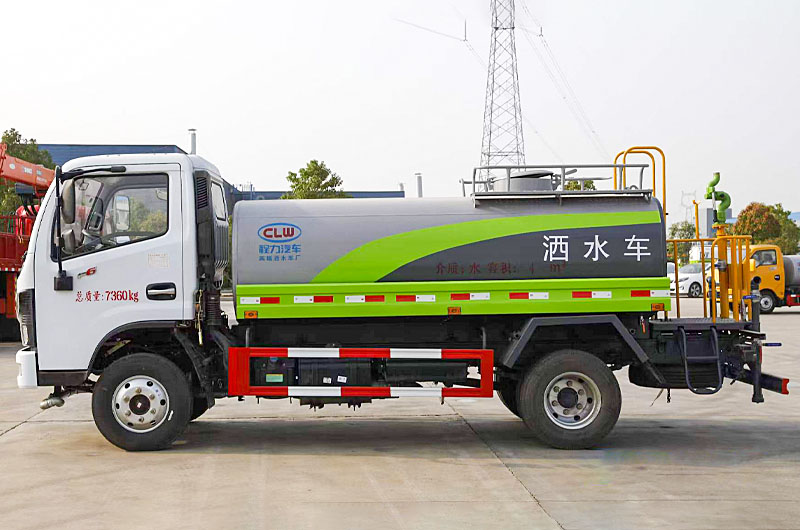

东风福瑞卡5吨洒水车左侧图

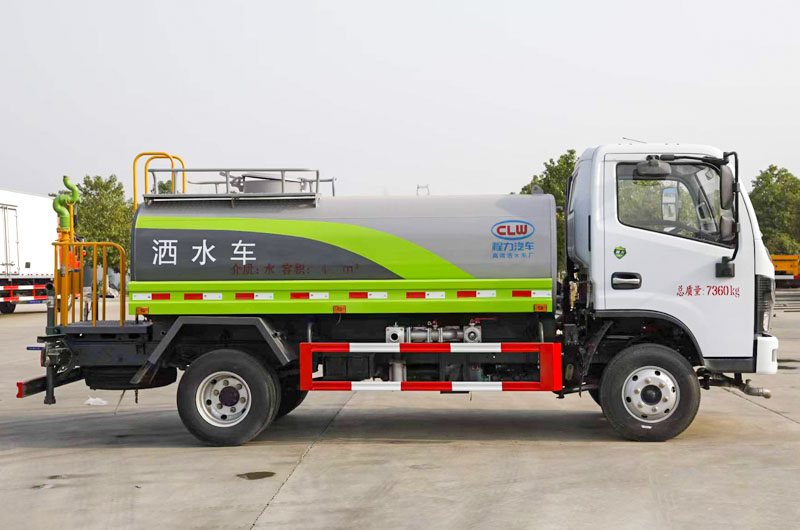

东风福瑞卡5吨洒水车右侧图

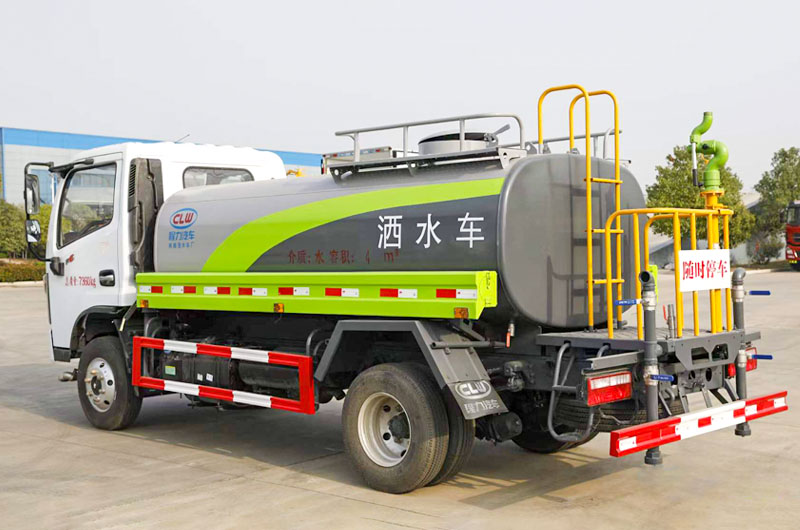

东风福瑞卡5吨洒水车左后45度图
