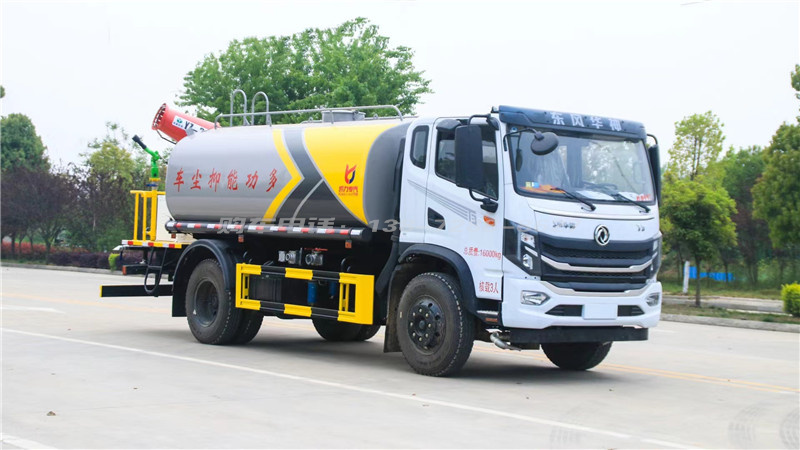

东风华神T3雾炮车图片1

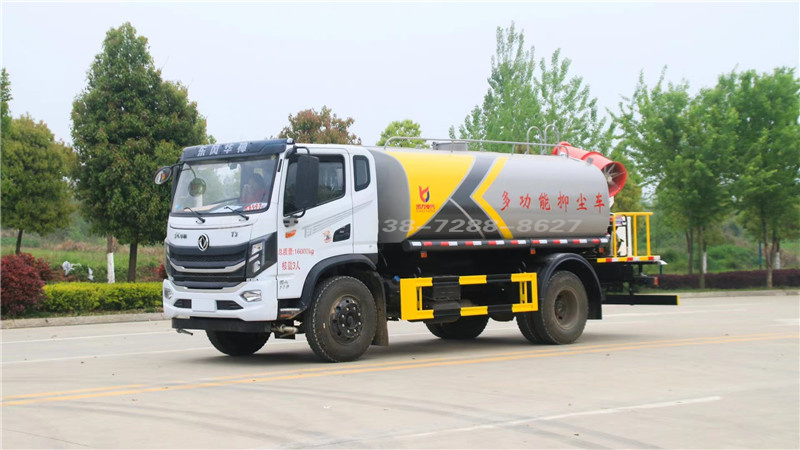

东风华神T3雾炮车图片2

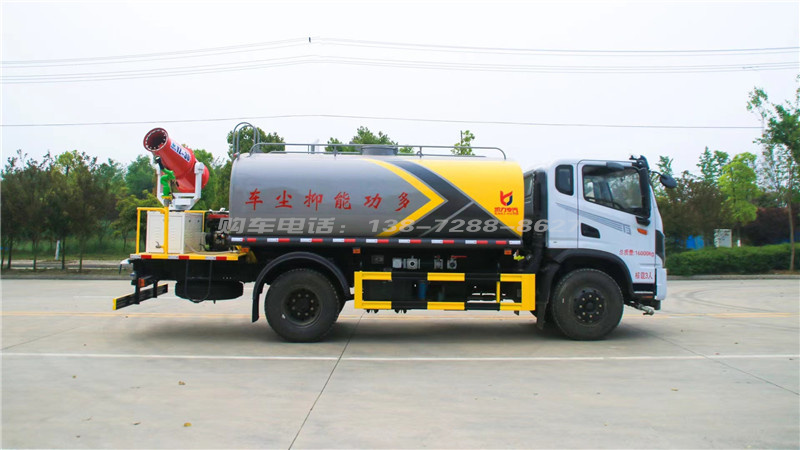

东风华神T3雾炮车图片3

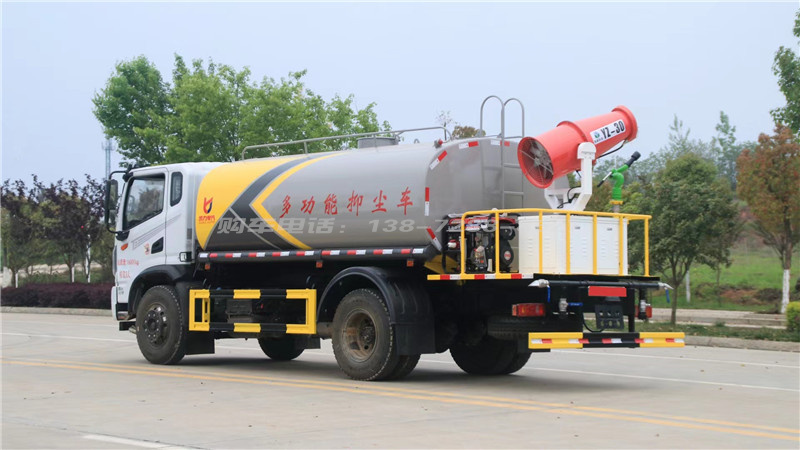

东风华神T3雾炮车图片4

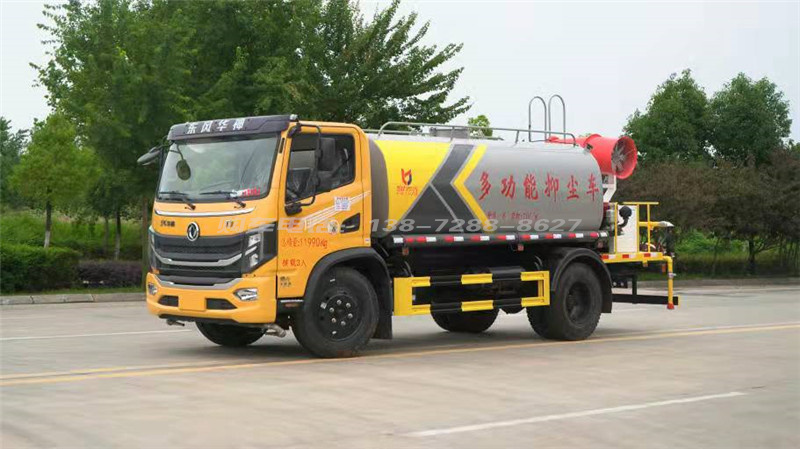

东风华神T3雾炮车图片5

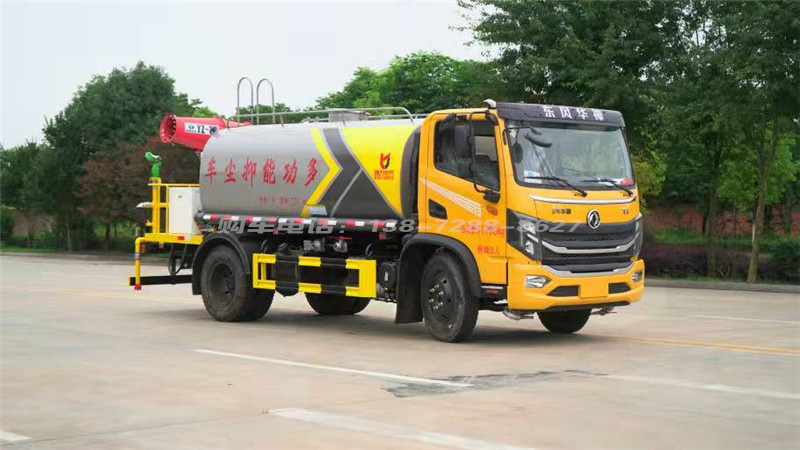

东风华神T3雾炮车图片6

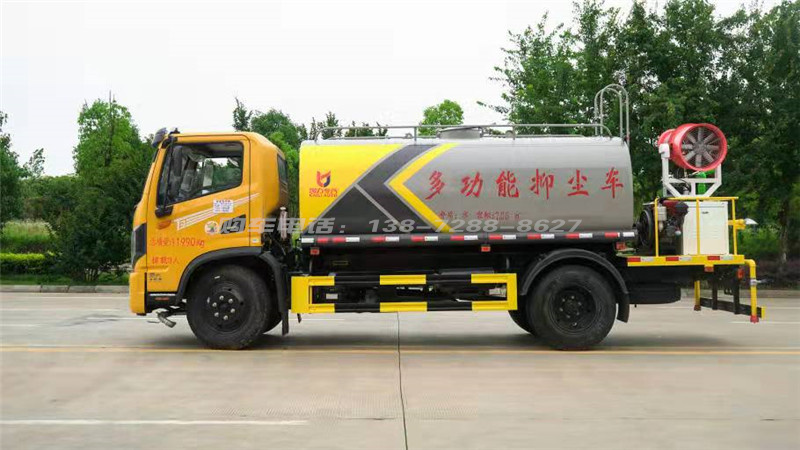

东风华神T3雾炮车图片7

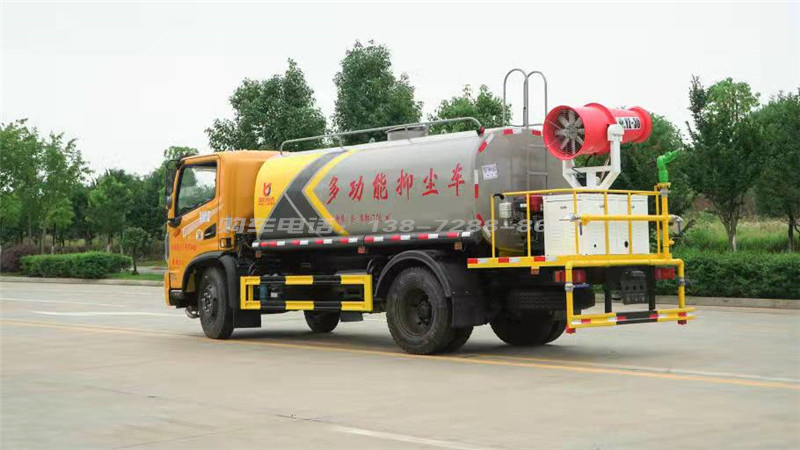

东风华神T3雾炮车图片8

东风华神T3雾炮车(9.3吨)

东风华神T3雾炮车也被叫东风华神喷雾车、抑尘车、多功能洒水车、绿化喷洒车等，该车是在东风华神T3二类底盘基础上改装的一款多功能洒水车，除具备洒水车全套功能外，后平台带安装有雾炮机组用于喷雾降尘、也可用于喷洒消毒剂防役消毒使用。
标签： 东风雾炮车 9吨雾炮车

东风华神T3雾炮车也被叫东风华神喷雾车、抑尘车、多功能洒水车、绿化喷洒车等，该车是在东风华神T3二类底盘基础上改装的一款多功能洒水车，除具备洒水车全套功能外，后平台带安装有雾炮机组用于喷雾降尘、也可用于喷洒消毒剂防役消毒使用。

产品标配前冲后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状最大射程35 米，也可调成雾状最大射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器， 杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排， 可从河里或池塘抽水到罐体，最大吸程7 米），2 根引水钢丝胶管。水泵、取力器、球阀、滤网均为国家标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。东风华神T3雾炮车(9.3吨)

整车 车辆名称 东风华神T3雾炮车
外形尺寸 7070,7100,7050,7320×2310,2400×2850,3000(mm)
总质量 11990kg
整备质量 4800,4955kg
额载质量 7060,6995,6905,6840kg
前悬/后悬 1250/2560,1285/2560,1450/2560mm
接近/离去角 17/11︒
最高车速 88km/h
作业宽度 ≥15米
作业速度 5～10KM/h
底盘 品牌 东风华神T3
底盘型号 EQ1120GL6DJ
厂家 东风汽车集团有限公司
驾驶室 单排(2,3人)
轴距 3800mm
轮胎 8.25R20
前/后桥 2.4T/6T
车架 190直通
变速箱 万里扬6档
动转，离合助力，断气刹，空调、电窗、中控锁、ABS
发动机 发动机型号 玉柴165马力YCY30165-60 云内150马力
D25TCIF1
排放标准 国六（GB3847-2005,GB17691-2018国Ⅵ）
功率/排量 121kw/2.97L 110kw/2.499L
汽缸 直列4缸
额定转速 2800rpm 3000rpm
最大扭矩 500N.m 400N.m
最大扭矩转速rpm 1400-2200rpm 1200-2600rpm
发动机形式 高压共轨+EGR+DOC+DPF+SCR+ASC
罐 体 容积 有效容积9.3立方米
材质 Q235碳钢
厚度 国标4mm
洒水泵 型号 80QZ60/90
流量 60m3/h
扬程 90m
输入轴转速 1180（r/min）
轴功率 22.5（kw）
垂直吸程 7（m）
洒水炮 射程 ≥30m
工作压力 0.6MPA
流量 ≥52~75L/Min
水平/垂直旋转角度 360°/90°
可调节类型 可调直冲状、大雨、中雨、毛毛雨
雾炮机组 品名型号 30A
外形尺寸 1300*700*1700
风机重量 300kg
配套发动机功率 8kw（汽油、柴油）
风机功率 3kw
液泵形式 柱塞泵
泵机功率 2.2kw
喷雾流量 6-18L/min
射程（静风） 25-30m
雾谱范围 50-150μm
工作压力 1.0-3.0MPa
仰俯角度（风机） -10-45°（液压）遥控
旋转角度（风机） 360°往返可调遥控
喷头数量 16~26个
控制方式 手动/遥控/自动
标配 前冲、后洒、侧喷、后平台高炮、自流阀、消防接头、滤网、喷头、带自吸自排。
选配 1、大鸭嘴前冲喷头，万向前冲球阀；2、选装气动球阀驾驶室内控制；3、选装自动洒水炮；4、选装LED箭头灯，长条警灯；5、选装食品级304不锈钢罐体；
＊注：此参数为厂家标配，可根据客户需求定制。

整车参数

车辆名称 绿化喷洒车
车型类别 专用车
外形尺寸 7070,7100,7050,7320,7350,7300,7490,7520,7470,7740,7770,7720,7130,7550,7800,7380,7550,7570,7600,7630,7970,7990,8020,8050,7270,7820,7290,7790,7850 x 2310,2400,2340 x 2850,3000,2790,2820,2880
货厢尺寸 x x
额载质量 7060,6995,6905,6840
整备质量 4800,4955
总质量 11990
前悬/后悬 1200/2050,1220/2050,1250/2050,1200/2470,1220/2470,1250/2470,1280/2050,1280/2470,1200/2270,1220/2250,1250/2270,1280/2240,1220/2270,1280/2270
接近/离去角 17/11
驾驶室准乘人数 2,3
最高车速 88

发动机

燃料种类 柴油
排放标准 GB17691-2018国Ⅵ
型号 功率 排量
YCY30165-60
D25TCIF1
D30TCIF1
121
110
125

2970
2499
2977

底盘参数

底盘型号 EQ1120GL6DJ
底盘名称 载货汽车底盘
轴数 2
轴距 3800,3950,4500
轮胎数 6
轮胎规格 8.25R20 14PR,8.25R20 16PR,245/70R19.5 16PR
前轮距 1750,1820
后轮距 1660,1800,1700
弹簧片数 8/10+7,9/11+8,3/3+2

其它

该车用于园林绿化,主要专用装置为罐体及泵,罐体总容量7.55立方米,罐体有效容积7.2立方米,罐体外形尺寸(长×长轴×短轴)(mm):4200×2000×1300;介质:丙酮水溶液,密度:950千克/立方米,该车前伸为250mm,侧防护采用Q235B,螺栓连接,后防护采用Q235B,螺栓连接,后防护截面高度尺寸150mm,截面宽度尺寸50mm,下边缘离地高度460,400mm,ABS型号及生产厂家为:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,采用3800mm轴距改装,外形尺寸长/前伸/前悬/后悬对应关系为:7300/250/1200/2050,7320/250/1220/2050,7350/250/1250/2050,7380/250/1280/2050,7720/250/1200/2470,7740/250/1220/2470,7770/250/1250/2470,7800/250/1280/2470,7050/-/1200/2050,7070/-/1220/2050,7100/-/1250/2050,7130/-/1280/2050,7470/-/1200/2470,7490/-/1220/2470,7520/-/1250/2470,7550/-/1280/2470,7550/500/1200/2050,7570/500/1220/2050,7600/500/1250/2050,7630/500/1280/2050,7970/500/1200/2470,7990/500/1220/2470,8020/500/1250/2470,8050/500/1280/2470,7770/500/1200/2270,7790/500/1220/2270,7850/500/1280/2270,7770/500/1220/2250,7820/500/1250/2270,7820/500/1280/2240,7270/0/1200/2270,7290/0/1220/2270,7350/0/1280/2270,7270/0/1220/2250,7320/0/1250/2270,7320/0/1280/2240,随底盘选装驾驶室,选装油箱、尿素罐、蓄电池、储气罐安装位置,选装雾炮样式,选装尾部平台管道样式,选装方形软管箱,选装水炮样式,选装爬梯扶手样式,选装前置鸭嘴,选装前置电子水炮.选装高位花洒,选装箭头灯,选装工具箱,选装后对冲,选装气动球阀.
