长安3方挂桶式垃圾车是一款侧装挂桶式垃圾收集转运车，该车采用长安底盘改装，侧装挂桶提升机可提升120/240L标准塑料或铁桶，液压系统控制提升机上升+下降+自卸作业，适用于城乡街道垃圾桶、生活区垃圾桶、工业园区垃圾桶的垃圾收集转运。
轴距：2700MM，柳机91马力，5档变速箱。
链条提升可机挂240L/120L圾垃桶，液压升举卸料。
主要技术参数
垃圾箱容积：3方
外形尺寸：4550×1800×2080,2100(mm)
额定载重：830kg
车辆自重：1880kg
总质量：2840kg
前悬/后悬：720/1130
接近/离去角：40/20
最高车速：100km/h
底盘主要参数
底盘型号：SC1031XND64A
轴距：2700mm
驾驶室：单排(2人)
发动机：柳州五菱91马力/67kw/1.249L排量
变速箱：5档（手动 ）
轮胎：175R14LT8PR
其它：空调，方向助力
专用功能
厢体容积：3方
厢体材质：Q235碳钢（边3底3）
挂桶提升机：右侧（副驾方向）
可提升垃圾桶：240L或120L
操控：液压操作
自动举升垃圾桶倒入垃圾，提升机顶部带机械翻盖，箱体底部双液压举升自卸，液压系统控制提升机上升+下降+自卸作业，箱体后部设有挡水槽，尾部装有橡胶密封条，防污水滴漏。适用于城乡街道垃圾桶、生活区垃圾桶、工业园区垃圾桶的垃圾收集转运。
| 容积 | 3立方米 |
|---|---|
| 整车尺寸 | 4550×1800×2080,2100(mm) |
| 发动机 | 柳州五菱91马力/67kw/1.249L排量 |
| 操控方式 | 手动 |
| 卸料方式 | 举升自卸 |
整车参数
| 车辆名称 | 自装卸式垃圾车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 4550 x 1800 x 2080,2100 |
| 货厢尺寸 | x x |
| 额载质量 | 830 |
| 整备质量 | 1880 |
| 总质量 | 2840 |
| 前悬/后悬 | 720/1130 |
| 接近/离去角 | 40/20 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 汽油 | |
|---|---|---|
| 排放标准 | GB18352.6-2016国Ⅵ | |
| 型号 | 功率 | 排量 |
DK15C DAM16KR LJ469Q-AEB | 82 90 67 |
1498 1597 1249 |
底盘参数
| 底盘型号 | SC1031XND64A 二类 重庆长安汽车股份有限公司 |
|---|---|
| 底盘名称 | 专用作业车 |
| 轴数 | 2 |
| 轴距 | 2700 |
| 轮胎数 | 4 |
| 轮胎规格 | 175R14LT 8PR,165R14LT 8PR |
| 前轮距 | 1372 |
| 后轮距 | 1300 |
| 弹簧片数 | 4/5,-/5 |
其它
| 该车专用装置为挂桶机构,侧部挂桶收集垃圾,尾部倾卸垃圾,主要用于城市垃圾集中收集转运。随底盘选装驾驶室及油箱安装位置与外形,可不选装前雾灯。ABS控制系统型号/生产企业/控制方式:YF8/武汉元丰汽车电控系统有限公司/四通道式。DK15C发动机的油耗值为6.7L/100km,LJ469Q-AEB发动机的油耗值为7.2L/100km,DAM16KR发动机的油耗值为8.5L/100km,扩展侧部结构外观。该车型整备质量不包含备胎、灭火器、随车工具。货箱重量为765kg,底板材质为Q235钢,厚度为2.5mm、2.75mm、3.0mm;侧板材质为Q235钢,厚度为1.5mm、1.75mm、2.0mm。 |

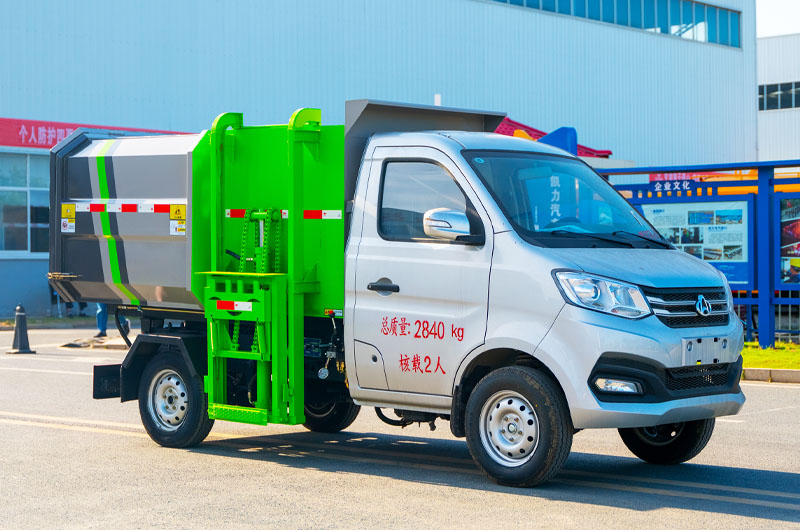

长安挂桶式垃圾车右前45度图

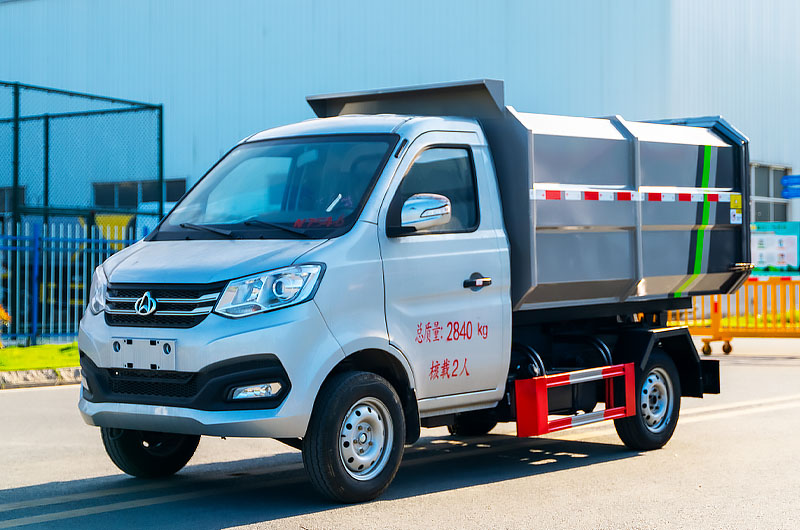

长安挂桶式垃圾车左前45度图

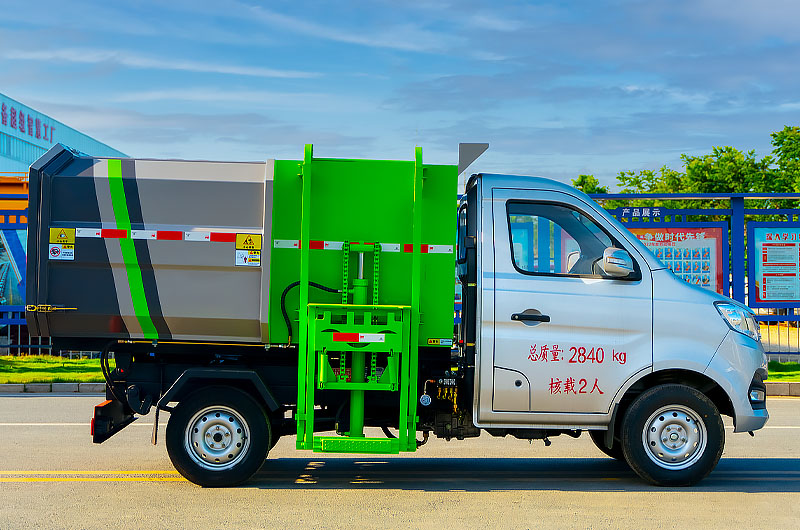

长安挂桶式垃圾车右侧图
