重汽豪沃12吨泡沫消防车
重汽豪沃12吨泡沫消防车采用重汽豪沃6*4底盘改装而成，整车尺寸：9680*2550*3620mm，搭载曼机技术460马力发动机，整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人！车顶安装红色长排警灯，两侧各3个红色组合式爆闪灯，后部1个照明灯，该车为外露式罐体结构，车身前部为器材箱，中部为罐体，后部为泵房，载液罐体材质采用优质钢板制作，泡沫罐采用304不绣钢，载水量9000kg，泡沫液量3000kg,配备国内一线品牌上海茸申CB10/60消防泵，额定流量60L/s,车顶部安装成都威
| 罐体容积 | 12.139立方米 |
| 罐体尺寸 | 水罐尺寸:2535×2450×1530mm 泡沫液罐尺寸:845×2450×1530mm |
| 整车尺寸 | 9680×2550×3620(mm) |
| 发动机 | 曼460马力发动机/341kw/10.518L排量 |
| 消防泵 | 上海茸申CB10/60消防泵 |
| 消防炮 | 成都威斯特PL8/48型消防炮 |
重汽豪沃12吨泡沫消防车，采用重汽豪沃6*4底盘改装而成，整车尺寸：9680*2550*3620mm，搭载曼机技术460马力发动机，整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人！
车顶安装红色长排警灯，两侧各3个红色组合式爆闪灯，后部1个照明灯，该车为外露式罐体结构，车身前部为器材箱，中部为罐体，后部为泵房，载液罐体材质采用优质钢板制作，泡沫罐采用304不绣钢，载水量9000kg，泡沫液量3000kg,配备国内一线品牌上海茸申CB10/60消防泵，额定流量60L/s,车顶部安装成都威斯特品牌PL8/48型消防炮，泡沫射程≥60米，水射程≥65米，控制面板仪表盘清晰，操控性好，器材齐全，设置合理，拿取方便，铝合金卷帘门，铝合金翻转后爬梯！
整车主要参数
整车尺寸：9680×2550×3620(mm)
最大总质量：27600kg
载液量：载水9.1立方米，泡沫3.039立方米
最高车速：100km/h
消防泵额定流量：60L/s 1.0MPa
消防炮额定流量：48L/s 1.0MPa
消防炮射程：泡沫≥60m 水≥70m
比功率：341/27.6=12.36
接近角/离去角：14°/11°
底盘主要参数
该车采用重汽豪沃6×4系列消防车专用底盘，平头、四门，原装双排驾驶室，可乘员2+4人
型号：ZZ5357TXFV464MF5
制造商：中国重汽集团济南卡车股份有限公司
发动机额定功率/排量：341kw / 10.518L
发动机排放标准：GB17691-2018国Ⅵ
驱动形式：6×4
轴距：4300+1400mm
最大允许总重：35000kg
最小转弯半径：≤23m
变速箱：手动
罐体
罐体采用优质Q235碳钢，整体防锈蚀处理，能够有效减少水锈保持罐体清洁。(可根据用户需求采用不锈钢或PP材质制作）。
容积：水罐9.1立方米 泡沫罐3.039立方米
罐体尺寸：2535×2450×1530mm 泡沫液罐尺寸:845×2450×1530mm。
罐体结构：外露式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，
罐体固定：与底盘车架弹性连接
人孔：设DN460人孔2个，带有快速锁定/开启装置
注水口：在水罐左右两侧各接1个DN65接口
进出水口：设1个水罐到水泵进水管DN150手动蝶阀(可选装气动），设1个水泵至水罐充水管DN65手动球阀(可选装气动）
消防泵
消防车工作时需要消防泵进行加压，以满足灭火时对水压和水量的要求，我们消防车采用国内知名品牌消防泵，具有CCC认证。
型号：CB10/60型低压车用消防泵(可选中低压泵)
形式：低压离心式
额定流量：60L/s @1.0MPa
出口额定压力：1.0MPa
最大吸深：7m
引水装置：双活塞真空泵
引水时间：最大吸深时≤50s
消防炮
消防炮用于远距离喷射灭溶液，一般固定的消防车罐体顶部，可360度旋转，可喷射柱状或雾状，流量大、射程远、操作简单。
射程远、水流集中、保护面积大
操作灵活方便、炮身可做水平回转和仰俯回转
喷射可做直流和喷雾
适用于消防车外，还可用于消防艇、固定消防炮塔和消防管路等
主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求。
| 型号 | 流 量（L/s） | 射 程（m） | 工作压力（Mpa） | 俯仰旋转（°） | 水平旋转（°） | 长×宽×高（mm） |
| PL8/48 | 48 | ≥60 | ≤0.7 | -30～+70 | 0～360 | 1300×340×600 |
电器设备
警灯、警报器、爆闪灯等控制器件在驾驶室内。附加仪表、开关集中布置在控制面板上，压力表，液位计、电源总开关及器材箱灯等开关装于仪表板上。
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器：其控制盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
| 罐体容积 | 12.139立方米 |
|---|---|
| 罐体尺寸 | 水罐尺寸:2535×2450×1530mm 泡沫液罐尺寸:845×2450×1530mm |
| 整车尺寸 | 9680×2550×3620(mm) |
| 发动机 | 曼460马力发动机/341kw/10.518L排量 |
| 消防泵 | 上海茸申CB10/60消防泵 |
| 消防炮 | 成都威斯特PL8/48型消防炮 |
整车参数
| 车辆名称 | 泡沫消防车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 9680 x 2550 x 3620 |
| 货厢尺寸 | x x |
| 额载质量 | 12200 |
| 整备质量 | 14950 |
| 总质量 | 27600 |
| 前悬/后悬 | 1500/2480 |
| 接近/离去角 | 14/11 |
| 驾驶室准乘人数 | 2+4 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
MC13.54-61 MC11.46-61 MC11.43-61 MC11.40-61 MC13H.57-61 MC13.50-60 MC13.48-60 MC11.44-60 MC11.40-60 MC13H.60-61 MC13.50-61 MC11H.46-61 MC11H.49-61 WP10.5H430E62 WP10.5H460E62 WP12.460E62 | 400 341 319 297 422 371 356 327 297 444 371 341 363 316 338 338 |
12419 10518 10518 10518 13020 12419 12419 10518 10518 13020 12419 11050 11050 10520 10520 11596 |
底盘参数
| 底盘型号 | ZZ5357TXFV464MF5 |
|---|---|
| 底盘名称 | 消防车底盘 |
| 轴数 | 3 |
| 轴距 | 4300+1400,4325+1350,4600+1400,4625+1350,5200+1400,5225+1350,5800+1400,5825+1350 |
| 轮胎数 | 10 |
| 轮胎规格 | 385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR |
| 前轮距 | 2110 |
| 后轮距 | 1830/1830,1850/1850 |
| 弹簧片数 | 10/12,4/12,4/5,4/-/- |
其它
| 根据底盘配件布局选装左侧不同样式结构。选装右侧安装不同样式的装饰板和选装后部带拉梯架装置。罐体总容积为12.139立方米,水罐容积:9.100立方米,水罐尺寸:2535×2450×1530mm,泡沫液罐容积:3.039立方米,泡沫液罐尺寸:845×2450×1530mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸(高×宽):120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:467mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。 |

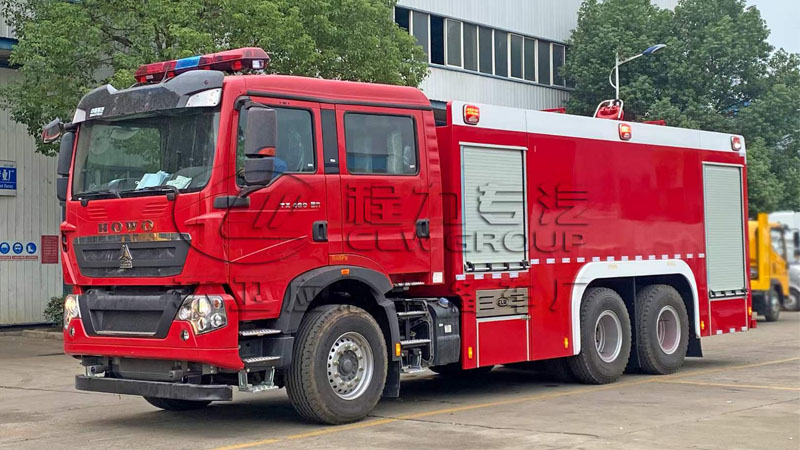

重汽豪沃12吨消防车左前45度图

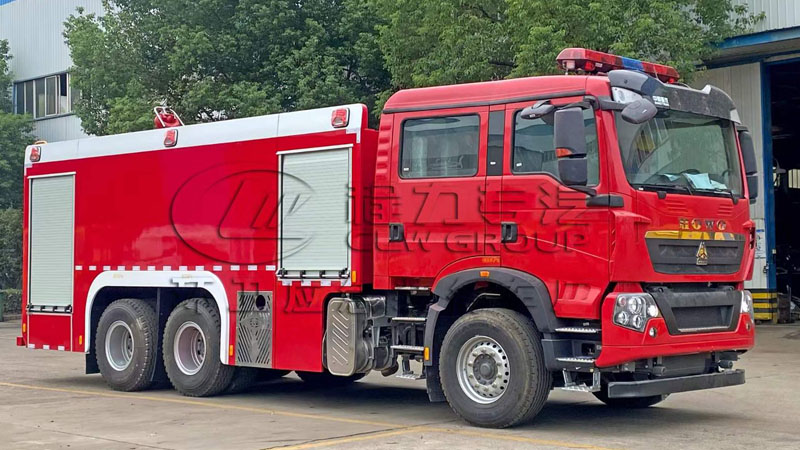

重汽豪沃12吨消防车右前45度图

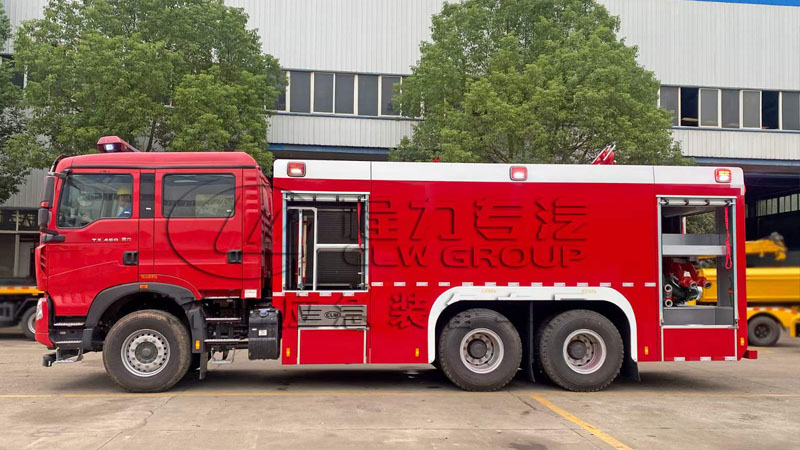

重汽豪沃12吨消防车左侧图

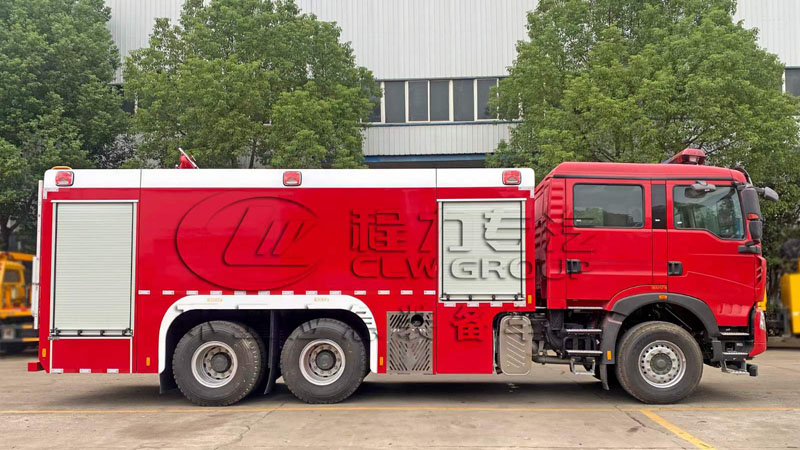

重汽豪沃12吨消防车右侧图

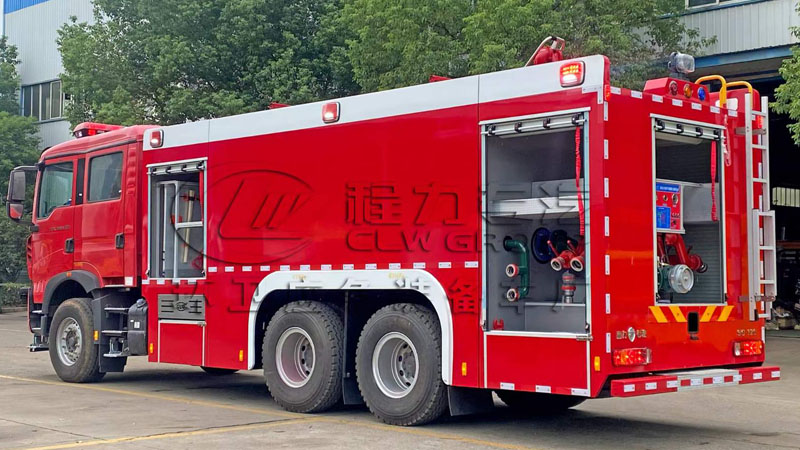

重汽豪沃12吨消防车左后45度图
