五十铃3.5吨泡沫消防车
五十铃3.5吨泡沫消防车，该车采用五十铃700P系列底盘，又被称为五十铃700P泡沫消防车，五十铃3.5吨水罐泡沫两用消防车、五十铃泡沫消防车等，该车采用190马力发动机，CB10/30型消防泵（可选CB20.10/15.30型中低压消防泵，扬程高达200米），PL8/24型泡沫、水两用消防炮，射程大于55m，适用于企业、城镇中高层住宅火灾、森林火灾的扑救。
| 容积 | 3.529立方米 |
| 罐体尺寸 | 水罐尺寸: 1000×2150×1210mm,泡沫液罐尺寸: 930×950×1210mm |
| 整车尺寸 | 6990×2200×2950(mm) |
| 发动机 | 五十铃190马力/139kw/5.193L排量 |
| 消防泵 | CB10/30型消防泵（可选CB20.10/15.30型中低压消防泵） |
| 消防炮 | PL8/24型消防炮 |
五十铃3.5吨泡沫消防车，该车采用五十铃700P系列底盘，又被称为五十铃700P泡沫消防车，五十铃3.5吨水罐泡沫两用消防车、五十铃泡沫消防车等，该车采用190马力发动机，CB10/30型消防泵（可选CB20.10/15.30型中低压消防泵，扬程高达200米），PL8/24型泡沫、水两用消防炮，射程大于55m，适用于企业、城镇中高层住宅火灾、森林火灾的扑救。
整车主要参数
整车尺寸：6990×2200×2950(mm)
最大总质量：10200kg
载液量：载水2.5立方米，泡沫1.029立方米
最高车速：100km/h
消防泵额定流量：30L/s 1.0MPa
消防炮额定流量：24L/s 1.0MPa
消防炮射程：水≥55m 泡沫≥45m
比功率：139/10.2=13.6
接近角/离去角：17°/11°
底盘主要参数
该车采用五十铃700P系列4×2底盘，平头、单排改双排，可乘员3+3人
型号：QL1110ANKAY
制造商：庆铃汽车股份有限公司
发动机额定功率/排量：139kw /5.193L
发动机排放标准：GB17691-2018国Ⅵ
驱动形式：4×2
轴距：3815mm
最大允许总重：10550kg
最小转弯半径：≤12m
变速箱：手动
罐体
罐体采用优质Q235碳钢，整体防锈蚀处理，能够有效减少水锈保持罐体清洁。(可根据用户需求采用不锈钢或PP材质制作）。
容积：水罐2.5立方米 泡沫罐1.029立方米
罐体尺寸：水罐尺寸: 1000×2150×1210mm,泡沫液罐尺寸: 930×950×1210mm。
罐体结构：外露式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，
罐体固定：与底盘车架弹性连接
人孔：设DN460人孔2个，带有快速锁定/开启装置
注水口：在水罐左右两侧各接1个DN65接口
进出水口：设1个水罐到水泵进水管DN100手动蝶阀(可选装气动），设1个水泵至水罐充水管DN65手动球阀(可选装气动）
消防泵
消防车工作时需要消防泵进行加压，以满足灭火时对水压和水量的要求，我们消防车采用国内知名品牌消防泵，具有CCC认证。
型号：CB10/30型低压车用消防泵(可选CB20.10/15.30型中低压消防泵)
形式：低压离心式
额定流量：30L/s @1.0MPa
出口额定压力：1.0MPa
最大吸深：7m
引水装置：双活塞真空泵
引水时间：最大吸深时≤50s
消防炮
消防炮用于远距离喷射灭溶液，一般固定的消防车罐体顶部，可360度旋转，可喷射柱状或雾状，流量大、射程远、操作简单。
射程远、水流集中、保护面积大
操作灵活方便、炮身可做水平回转和仰俯回转
喷射可做直流和喷雾
适用于消防车外，还可用于消防艇、固定消防炮塔和消防管路等
主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求。
| 型号 | 流 量（L/s） | 射 程（m） | 工作压力（Mpa） | 俯仰旋转（°） | 水平旋转（°） | 长×宽×高（mm） |
| PL8/24 | 24 | ≥45 | ≤0.7 | -30～+70 | 0～360 | 1300×340×600 |
电器设备
警灯、警报器、爆闪灯等控制器件在驾驶室内。附加仪表、开关集中布置在控制面板上，压力表，液位计、电源总开关及器材箱灯等开关装于仪表板上。
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器：其控制盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
| 容积 | 3.529立方米 |
|---|---|
| 罐体尺寸 | 水罐尺寸: 1000×2150×1210mm,泡沫液罐尺寸: 930×950×1210mm |
| 整车尺寸 | 6990×2200×2950(mm) |
| 发动机 | 五十铃190马力/139kw/5.193L排量 |
| 消防泵 | CB10/30型消防泵（可选CB20.10/15.30型中低压消防泵） |
| 消防炮 | PL8/24型消防炮 |
整车参数
| 车辆名称 | 泡沫消防车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 6990 x 2200 x 2950 |
| 货厢尺寸 | x x |
| 额载质量 | 3550 |
| 整备质量 | 6200 |
| 总质量 | 10200 |
| 前悬/后悬 | 1110/2065 |
| 接近/离去角 | 17/11 |
| 驾驶室准乘人数 | 3+3 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
4HK1-TCG61 4HK1-TCG60 | 139 151 |
5193 5193 |
底盘参数
| 底盘型号 | QL1110ANKAY |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3815 |
| 轮胎数 | 6 |
| 轮胎规格 | 235/75R17.5 16PR,8.25R20 14PR |
| 前轮距 | 1680 |
| 后轮距 | 1650 |
| 弹簧片数 | 8/10+6 |
其它
| 选装红色爆闪灯。随底盘配件布局选装不同侧面结构。选装后部带拉梯架装置。罐体总容积为3.529立方米,水罐容积:2.500立方米,水罐尺寸: 1000×2150×1210mm,泡沫液罐容积:1.029立方米,泡沫液罐尺寸: 930×950×1210mm。整体式侧后防护结构,后防护离地高度:385mm。ABS 生产企业为浙江亚太机电股份有限公司,型号为APG3550500H1。主要专用装置有消防泵、消防炮。 |

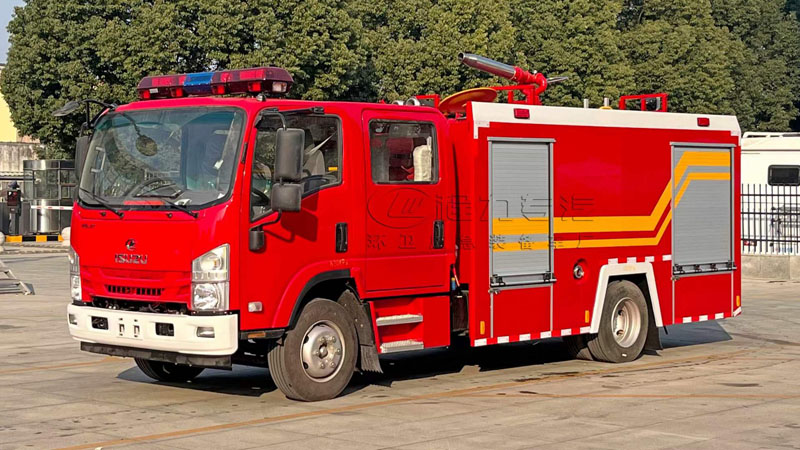

五十铃3.5吨泡沫消防车左前45度图

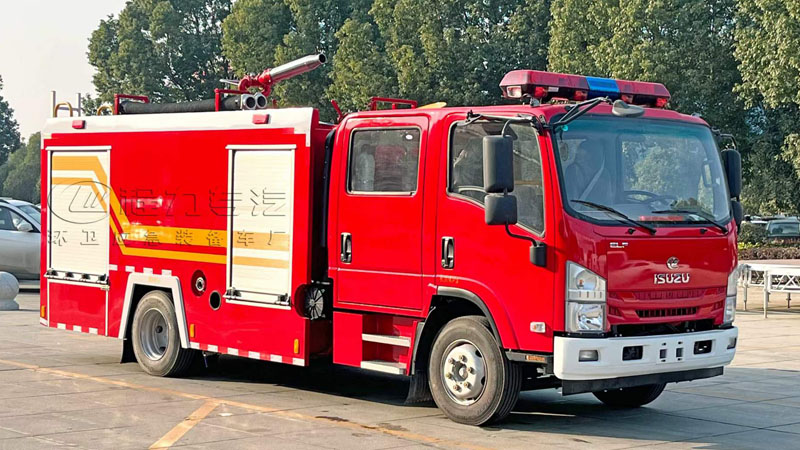

五十铃3.5吨泡沫消防车右前45度图

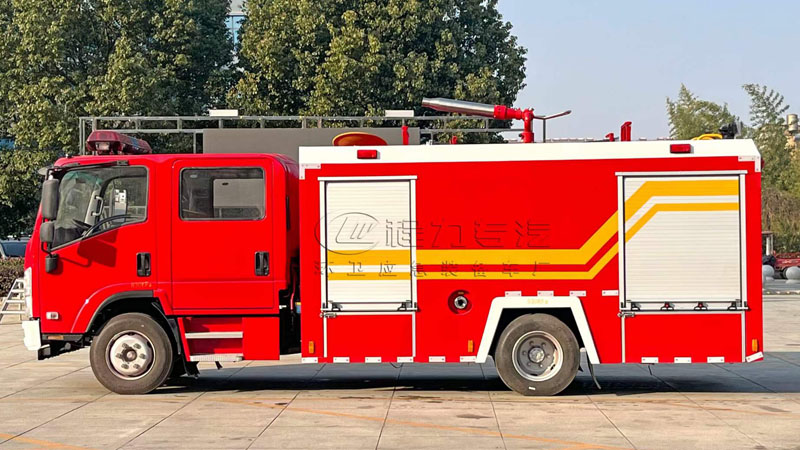

五十铃3.5吨泡沫消防车左侧图

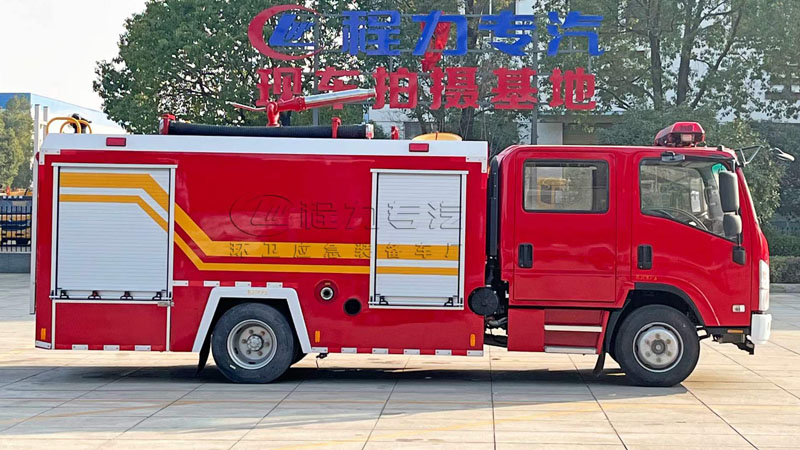

五十铃3.5吨泡沫消防车右侧图

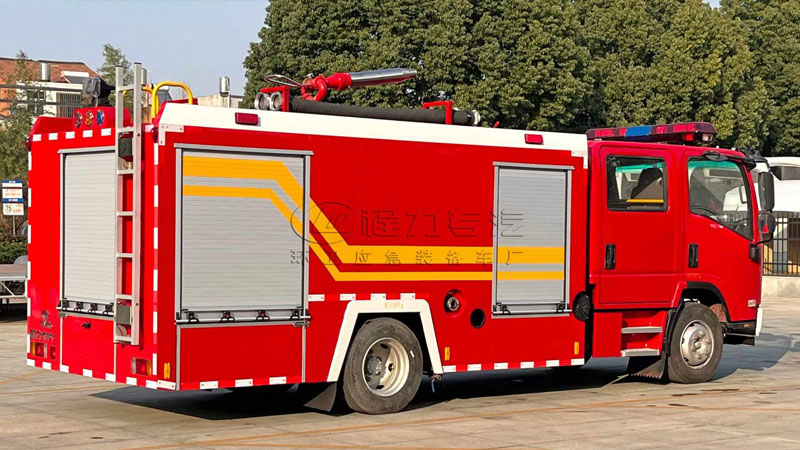

五十铃3.5吨泡沫消防车右后45度图
