重汽豪沃8吨泡沫消防车
重汽豪沃8吨泡沫消防车，采用重汽豪沃4×2底盘改装而成，整车尺寸：8360×2510×3550(mm)，搭载曼机技术350马力发动机，整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人。上装标配8吨罐体，CB10/60茸申消防泵，威斯特消防炮，选装全铝合金材质的器材厢及泵房，全车装配快速式消防接口，专用灭火器械等，适用于城市应急管理部门，石化工业园区，中大型电厂、煤厂等企业应急消防。
| 罐体容积 | 8.059立方米 |
| 罐体尺寸 | 水罐尺寸:1670×2450×1537mm,泡沫液罐尺寸:570×2450×1537mm |
| 整车尺寸 | 8360×2510×3550(mm) |
| 发动机 | 曼350马力/257kw/7.36L排量 |
| 消防泵 | CB10/60型常压消防泵 |
| 消防炮 | PL48型水-泡沫两用消防炮 |
重汽豪沃8吨泡沫消防车，采用重汽豪沃4×2底盘改装而成，整车尺寸：8360×2510×3550(mm)，搭载曼机技术350马力发动机，整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人。上装标配8吨罐体，CB10/60茸申消防泵，威斯特消防炮，选装全铝合金材质的器材厢及泵房，全车装配快速式消防接口，专用灭火器械等，适用于城市应急管理部门，石化工业园区，中大型电厂、煤厂等企业应急消防。
整车主要参数
整车尺寸：8360×2510×3550(mm)
最大总质量：19100kg
载液量：载水6立方米，泡沫2.059立方米
最高车速：100km/h
消防泵额定流量：60L/s 1.0MPa
消防炮额定流量：48L/s 1.0MPa
消防炮射程：泡沫≥60m 水≥70m
比功率：257/19.1=13.46
接近角/离去角：16°/12°
底盘主要参数
该车采用重汽豪沃4×2系列消防车专用底盘，平头、四门，原装双排驾驶室，可乘员2+4人
型号：ZZ5207TXFV471GF5
制造商：中国重汽集团济南卡车股份有限公司
发动机额定功率/排量：257kw / 7.36L
发动机排放标准：GB17691-2018国Ⅵ
驱动形式：4×2
轴距：4700mm
最大允许总重：20100kg
最小转弯半径：≤17m
变速箱：手动
罐体
罐体采用优质Q235碳钢，整体防锈蚀处理，能够有效减少水锈保持罐体清洁。(可根据用户需求采用不锈钢或PP材质制作）。
容积：水罐6立方米 泡沫罐2.059立方米
罐体尺寸：1670×2450×1537mm 泡沫液罐尺寸:570×2450×1537mm。
罐体结构：外露式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，
罐体固定：与底盘采用副车架连接
人孔：设DN460人孔2个，带有快速锁定/开启装置
注水口：在水罐左右两侧各接1个DN65接口
进出水口：设1个水罐到水泵进水管DN150手动蝶阀(可选装气动），设1个水泵至水罐充水管DN65手动球阀(可选装气动）
消防泵
消防车工作时需要消防泵进行加压，以满足灭火时对水压和水量的要求，我们消防车采用国内知名品牌消防泵，具有CCC认证。
型号：CB10/60型低压车用消防泵(可选中低压泵)
形式：低压离心式
额定流量：60L/s @1.0MPa
出口额定压力：1.0MPa
最大吸深：7m
引水装置：双活塞真空泵
引水时间：最大吸深时≤50s
消防炮
消防炮用于远距离喷射灭溶液，一般固定的消防车罐体顶部，可360度旋转，可喷射柱状或雾状，流量大、射程远、操作简单。
射程远、水流集中、保护面积大
操作灵活方便、炮身可做水平回转和仰俯回转
喷射可做直流和喷雾
适用于消防车外，还可用于消防艇、固定消防炮塔和消防管路等
主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求。
| 型号 | 流 量（L/s） | 射 程（m） | 工作压力（Mpa） | 俯仰旋转（°） | 水平旋转（°） | 长×宽×高（mm） |
| PL8/48 | 48 | ≥60 | ≤0.7 | -30～+70 | 0～360 | 1300×340×600 |
电器设备
警灯、警报器、爆闪灯等控制器件在驾驶室内。附加仪表、开关集中布置在控制面板上，压力表，液位计、电源总开关及器材箱灯等开关装于仪表板上。
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器：其控制盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
| 罐体容积 | 8.059立方米 |
|---|---|
| 罐体尺寸 | 水罐尺寸:1670×2450×1537mm,泡沫液罐尺寸:570×2450×1537mm |
| 整车尺寸 | 8360×2510×3550(mm) |
| 发动机 | 曼350马力/257kw/7.36L排量 |
| 消防泵 | CB10/60型常压消防泵 |
| 消防炮 | PL48型水-泡沫两用消防炮 |
整车参数
| 车辆名称 | 泡沫消防车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 8360 x 2510 x 3550 |
| 货厢尺寸 | x x |
| 额载质量 | 8100 |
| 整备质量 | 10550 |
| 总质量 | 19100 |
| 前悬/后悬 | 1430/2230 |
| 接近/离去角 | 16/12 |
| 驾驶室准乘人数 | 2+4 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
MC07H.35-60 WP8.350E61 MC11.44-60 MC07.34-60 MC07.31-60 WP9H350E62 MC11.40-60 MC11.40-61 MC11.43-61 MC11.46-61 MC07H.35-61 | 257 257 327 251 228 257 297 297 319 341 254 |
7360 7800 10518 6870 6870 8800 10518 10518 10518 10518 7360 |
底盘参数
| 底盘型号 | ZZ5207TXFV471GF5 |
|---|---|
| 底盘名称 | 消防车底盘 |
| 轴数 | 2 |
| 轴距 | 4200,4500,4600,4700,5000,5600,5600 |
| 轮胎数 | 6 |
| 轮胎规格 | 315/80R22.5,12.00R20 |
| 前轮距 | 1950,2035 |
| 后轮距 | 1848,1860 |
| 弹簧片数 | 11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2 |
其它
| 随底盘部件布局选装不同侧面样式。选装后部带拉梯架装置。罐体总容积为8.059立方米,水罐容积:6.000立方米,水罐尺寸:1670×2450×1537mm,泡沫液罐容积:2.059立方米,泡沫液罐尺寸:570×2450×1537mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:438mm,ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。 |

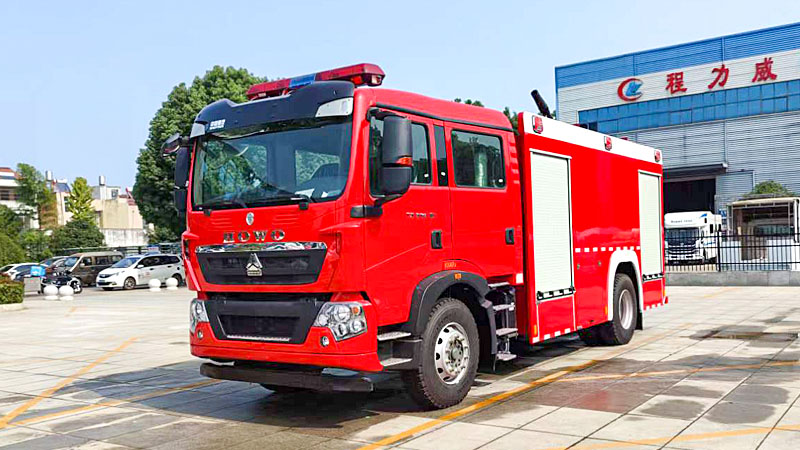

重汽豪沃8吨泡沫消防车左前45度图

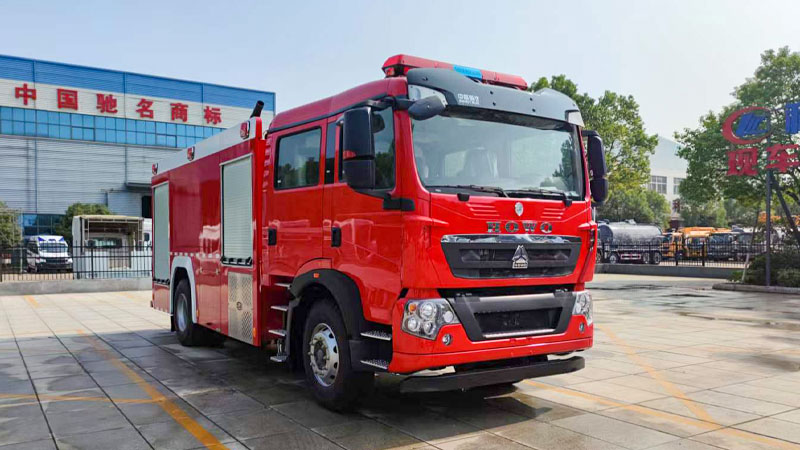

重汽豪沃8吨泡沫消防车右前45度图

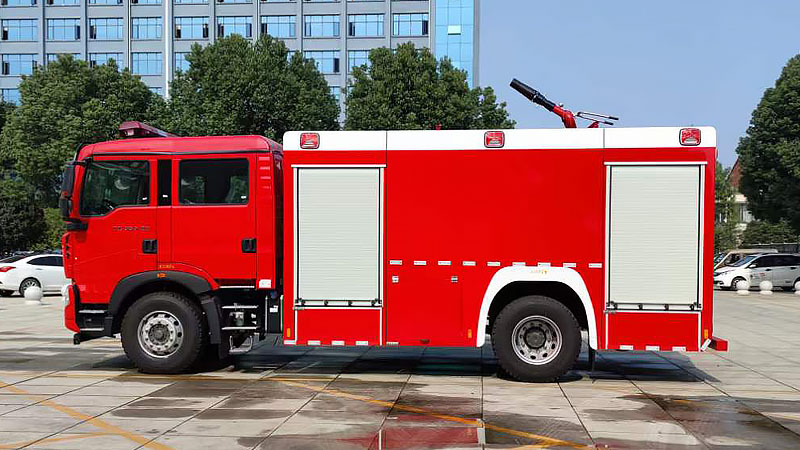

重汽豪沃8吨泡沫消防车左侧图

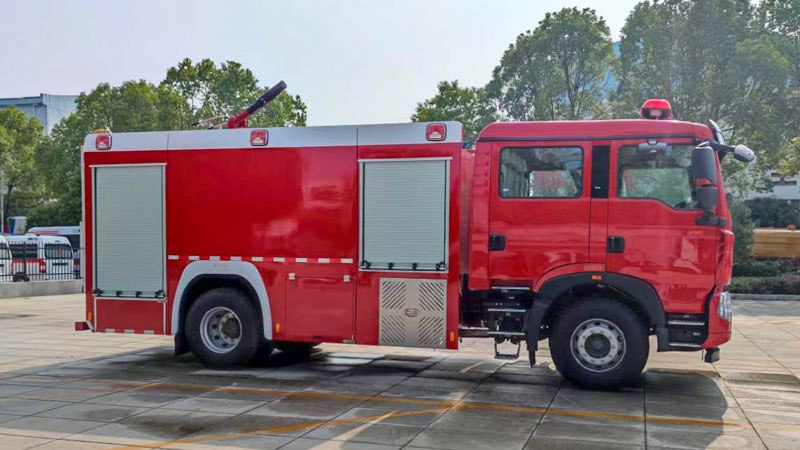

重汽豪沃8吨泡沫消防车右侧图

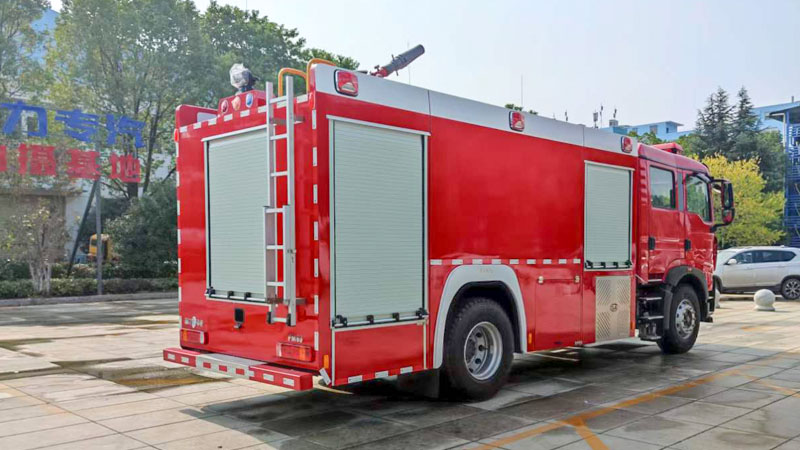

重汽豪沃8吨泡沫消防车右后45度图
