东风天锦10方压缩垃圾车

东风天锦10方压缩垃圾车​‎͏ 底盘型号：DFH1160BX1底盘配置：采用东风天锦底盘，轴距3950mm，龙擎210马力发动机，法士特8档变速箱 ，方向助力，断气刹，带ABS，10.00钢丝胎，电动门窗，空调，行车记录仪。上装配置：垃圾箱体容积10立方，液压操作系统为电动控制和手动控制，可选后挂桶翻转机构，可挂2个240L塑料桶、小三角斗、摆臂装置等，污水箱。合肥皖液齿轮泵，中梅多路阀，海普瑞斯油缸，CAN控制系统，背压阀。
容积 10立方米
外形尺寸 8000,8200 * 2500,2550 * 3250 (mm)
总质量 16200(kg)
车辆自重 8950,9250,9600(kg)
额载质量 7120,7055,6820,6755,6470,6405(kg)
发动机 龙擎210马力/154kw/4.75L排量
标签： 10方垃圾车 东风天锦垃圾车 10方压缩垃圾车 东风天锦压缩垃圾车

东风天锦10方压缩垃圾车​‎͏ 

底盘型号：DFH1160BX1

底盘配置：采用东风天锦底盘，轴距3950mm，龙擎210马力发动机，法士特8档变速箱 ，方向助力，断气刹，带ABS，10.00钢丝胎，电动门窗，空调，行车记录仪。

上装配置：垃圾箱体容积10立方，液压操作系统为电动控制和手动控制，可选后挂桶翻转机构，可挂2个240L塑料桶、小三角斗、摆臂装置等，污水箱。合肥皖液齿轮泵，中梅多路阀，海普瑞斯油缸，CAN控制系统，背压阀。

东风天锦10方压缩垃圾车东风天锦10方压缩垃圾车东风天锦10方压缩垃圾车东风天锦10方压缩垃圾车东风天锦10方压缩垃圾车东风天锦10方压缩垃圾车

容积 10立方米
外形尺寸 8000,8200 * 2500,2550 * 3250 (mm)
总质量 16200(kg)
车辆自重 8950,9250,9600(kg)
额载质量 7120,7055,6820,6755,6470,6405(kg)
发动机 龙擎210马力/154kw/4.75L排量

整车参数

车辆名称 压缩式垃圾车
车型类别 专用车
外形尺寸 8000,8200 x 2500,2550 x 3000,3250
货厢尺寸 x x
额载质量 7120,7055,6820,6755,6470,6405
整备质量 8950,9250,9600
总质量 16200
前悬/后悬 1430/2420
接近/离去角 14/11
驾驶室准乘人数 2,3
最高车速 89

发动机

燃料种类 柴油
排放标准 GB17691-2018国Ⅵ
型号 功率 排量
DDi50E220-60
D4.0NS6B185
D4.0NS6B195
DDi47E210-60
DDi47E225-60
162
136
143
154
166

5000
4000
4000
4750
4750

底盘参数

底盘型号 DFH1160BX1
底盘名称 载货汽车底盘
轴数 2
轴距 5100,3950,4500,4700
轮胎数 6
轮胎规格 9.00R20 16PR,10.00R20 18PR,275/80R22.5 18PR
前轮距 1815,1934,1860,1915
后轮距 1840,1800,1820
弹簧片数 11/11+10,11/10+8,8/10+8

其它

1、该车主要专用装置由箱体、压缩系统组成,用于生活垃圾的收集与清运.仅采用3950mm的轴距.随底盘选装驾驶室,选装后部工作装置.选装不同的工作装置时外形长/前悬/轴距/后悬/后伸(mm)对应关系为:①选装翻桶装置或全密封盖结构或三角斗装置时:8200=1430+3950+2420+400;②选装摆臂装置或大落地斗装置时:8000=1430+3950+2420+200。当整备质量为8950kg时,对应的载质量为:7120kg(2人),7055kg(3人);当整备质量为9250kg时,对应的载质量为:6820(2人),6755(3人);当整备质量为9600kg时,对应的载质量为:6470(2人),6405(3人);2、侧防护材料采用Q235A,连接方式为:螺栓连接+焊接;后防护由专用装置替代,下边缘离地高:500mm。3、安装带有卫星定位功能的行驶记录仪。ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/采埃孚商用车系统(青岛)有限公司,J ABS/焦作博瑞克控制技术有限公司;采用的发动机型号与油耗值(L/100km)对应关系: DDi50E220-60/25.1,D4.0NS6B185/25.2,D4.0NS6B195/26.6,DDi47E210-60/26.57;4、可选装直接供电式ETC车载装置。随底盘选装燃油箱,电瓶,尿素罐,储气筒左右安置位置及附件布局

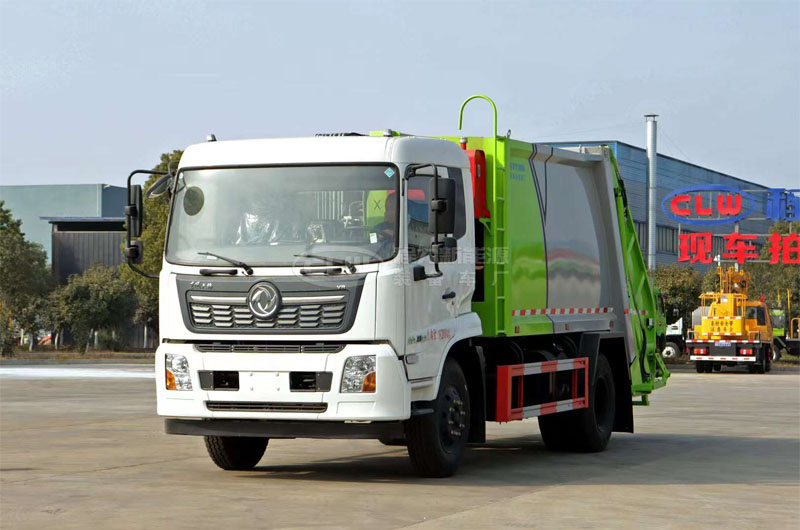

东风天锦10方压缩垃圾车左前45度图
东风天锦10方压缩垃圾车左前45度图

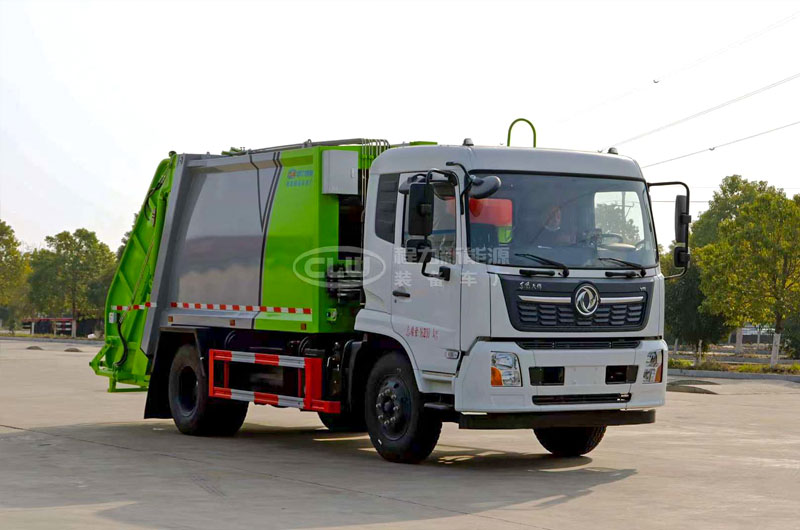

东风天锦10方压缩垃圾车右前45度图
东风天锦10方压缩垃圾车右前45度图

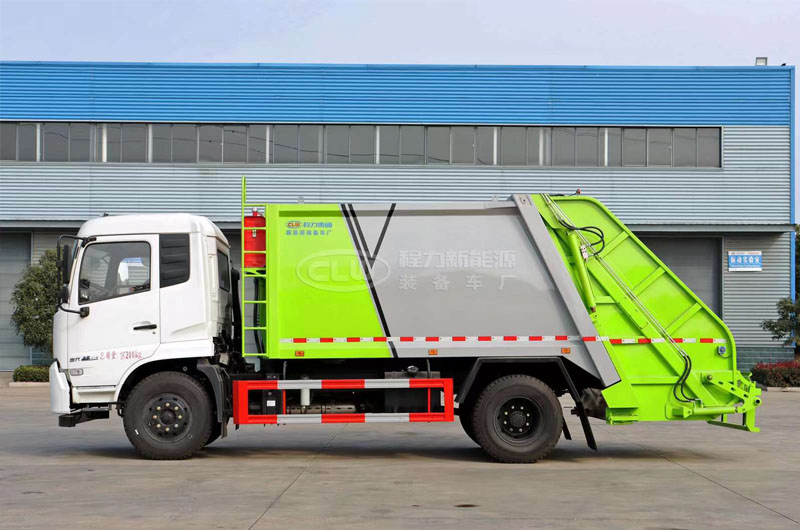

东风天锦10方压缩垃圾车左侧图
东风天锦10方压缩垃圾车左侧图

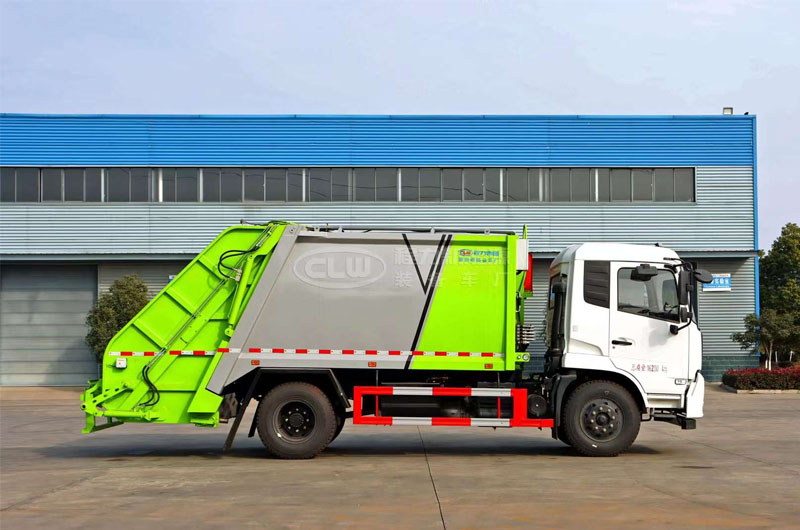

东风天锦10方压缩垃圾车右侧图
东风天锦10方压缩垃圾车右侧图

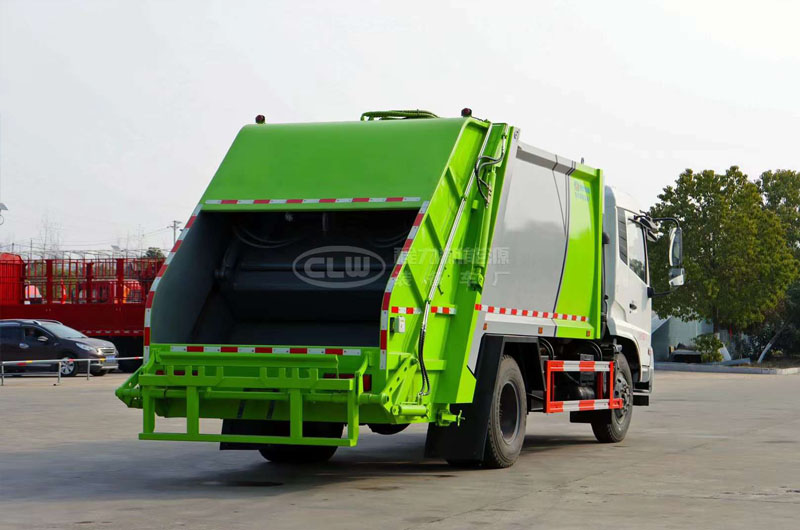

东风天锦10方压缩垃圾车右后45度图
东风天锦10方压缩垃圾车右后45度图

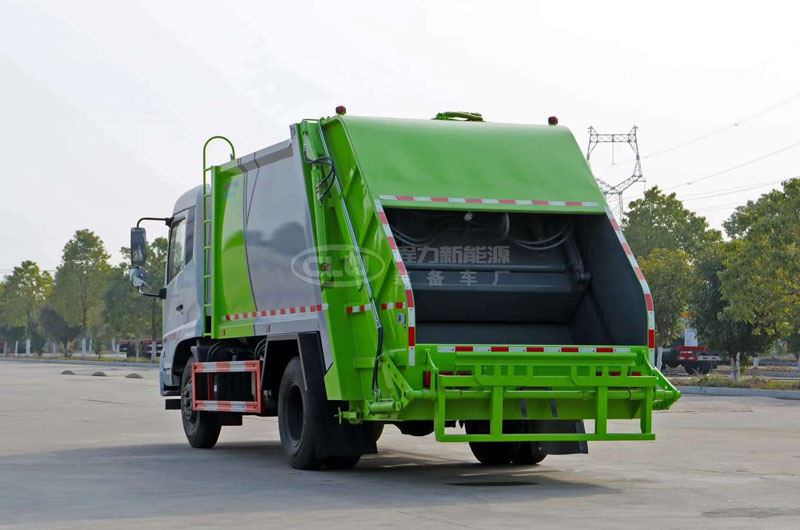

东风天锦10方压缩垃圾车左后45度图
