东风福瑞卡5吨泡沫消防车
东风福瑞卡5吨泡沫消防车是东风多利卡5吨泡沫消防车同款车型，该车采用云内150/170马力发动机，双排驾驶室，标配5吨水罐车，罐体采用优质碳钢钢板制作箱体，CB10/30茸申消防泵，威斯特PL24型消防炮，专用灭火器械等，外观新颖霸气，适用于城市应急管理部门，森林消防，房屋建筑，校区、煤厂等企业消防。
| 罐体容积 | 5立方为 |
| 罐体尺寸 | 水罐尺寸:1310×2100×1220mm,泡沫液罐尺寸:1220×1120×1220mm |
| 整车尺寸 | 6960×2200×2810(mm) |
| 发动机 | 云内150马力/云内170马力/玉柴165马力/康明斯195马力(可选) |
| 消防泵 | CB10/30型消防泵 |
| 消防炮 | PL8/24型水-泡沫两用消防炮 |
东风福瑞卡5吨泡沫消防车是东风多利卡5吨泡沫消防车同款车型，该车采用云内150/170马力发动机，双排驾驶室，标配5吨水罐车，罐体采用优质碳钢钢板制作箱体，CB10/30茸申消防泵，威斯特PL24型消防炮，专用灭火器械等，外观新颖霸气，适用于城市应急管理部门，森林消防，房屋建筑，校区、煤厂等企业消防。
整车主要参数
整车尺寸：6960×2200×2810(mm)
最大总质量：11300kg
载液量：载水3.2立方米，泡沫1.6立方米
最高车速：100km/h
消防泵额定流量：30L/s 1.0MPa
消防炮额定流量：24L/s 1.0MPa
消防炮射程：水≥55m 泡沫≥45m
比功率：110/11.3=9.7
接近角/离去角：26°/11°
底盘主要参数
该车采用东风3800轴距，福瑞卡F6系列4×2底盘，平头、单排改双排，可乘员3+3人
型号：EQ1125SJ8CDC
制造商：东风汽车股份有限公司
发动机额定功率/排量：110kw /2.499L 125KW/2.977L
发动机排放标准：GB17691-2018国Ⅵ
驱动形式：4×2
轴距：3800mm
最大允许总重：11995kg
最小转弯半径：≤12m
变速箱：手动
罐体
罐体采用优质Q235碳钢，整体防锈蚀处理，能够有效减少水锈保持罐体清洁。(可根据用户需求采用不锈钢或PP材质制作）。
容积：水罐2.5立方米 泡沫罐1.6立方米
罐体尺寸：水罐尺寸:1310×2100×1220mm,泡沫液罐尺寸:1220×1120×1220mm。
罐体结构：外露式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，
罐体固定：与底盘车架弹性连接
人孔：设DN460人孔2个，带有快速锁定/开启装置
注水口：在水罐左右两侧各接1个DN65接口
进出水口：设1个水罐到水泵进水管DN100手动蝶阀(可选装气动），设1个水泵至水罐充水管DN65手动球阀(可选装气动）
消防泵
消防车工作时需要消防泵进行加压，以满足灭火时对水压和水量的要求，我们消防车采用国内知名品牌消防泵，具有CCC认证。
型号：CB10/30型低压车用消防泵(可选CB20.10/15.30型中低压消防泵)
形式：低压离心式
额定流量：30L/s @1.0MPa
出口额定压力：1.0MPa
最大吸深：7m
引水装置：双活塞真空泵
引水时间：最大吸深时≤50s
消防炮
消防炮用于远距离喷射灭溶液，一般固定的消防车罐体顶部，可360度旋转，可喷射柱状或雾状，流量大、射程远、操作简单。
射程远、水流集中、保护面积大
操作灵活方便、炮身可做水平回转和仰俯回转
喷射可做直流和喷雾
适用于消防车外，还可用于消防艇、固定消防炮塔和消防管路等
主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求。
| 型号 | 流 量（L/s） | 射 程（m） | 工作压力（Mpa） | 俯仰旋转（°） | 水平旋转（°） | 长×宽×高（mm） |
| PL8/24 | 24 | ≥45 | ≤0.7 | -30～+70 | 0～360 | 1300×340×600 |
电器设备
警灯、警报器、爆闪灯等控制器件在驾驶室内。附加仪表、开关集中布置在控制面板上，压力表，液位计、电源总开关及器材箱灯等开关装于仪表板上。
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器：其控制盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
| 罐体容积 | 5立方为 |
|---|---|
| 罐体尺寸 | 水罐尺寸:1310×2100×1220mm,泡沫液罐尺寸:1220×1120×1220mm |
| 整车尺寸 | 6960×2200×2810(mm) |
| 发动机 | 云内150马力/云内170马力/玉柴165马力/康明斯195马力(可选) |
| 消防泵 | CB10/30型消防泵 |
| 消防炮 | PL8/24型水-泡沫两用消防炮 |
整车参数
| 车辆名称 | 泡沫消防车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 6960 x 2200 x 2810 |
| 货厢尺寸 | x x |
| 额载质量 | 4800 |
| 整备质量 | 6050 |
| 总质量 | 11300 |
| 前悬/后悬 | 1130/2030 |
| 接近/离去角 | 26/11 |
| 驾驶室准乘人数 | 3+3 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 | 121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 |
2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 |
底盘参数
| 底盘型号 | EQ1125SJ8CDC |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3800,3950,4050,4100,4400,3600,4700 |
| 轮胎数 | 6 |
| 轮胎规格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR |
| 前轮距 | 1745,1802,1820,1842,1765,1890 |
| 后轮距 | 1630,1650,1800,1720 |
| 弹簧片数 | 8/10+7,12/12+9 |
其它
| 选装红色爆闪灯。随底盘选装驾驶室样式。罐体总容积为4.800立方米,水罐容积:3.200立方米,水罐尺寸:1310×2100×1220mm,泡沫液罐容积:1.600立方米,泡沫液罐尺寸:1220×1120×1220mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×125mm,与车辆连接方式:螺栓连接,后防护离地高度:390mm,ABS生产企业为襄阳东风隆诚机械有限责任公司,型号为ABS/ASR-24V-4S/4M。主要专用装置有消防泵、消防炮。 |

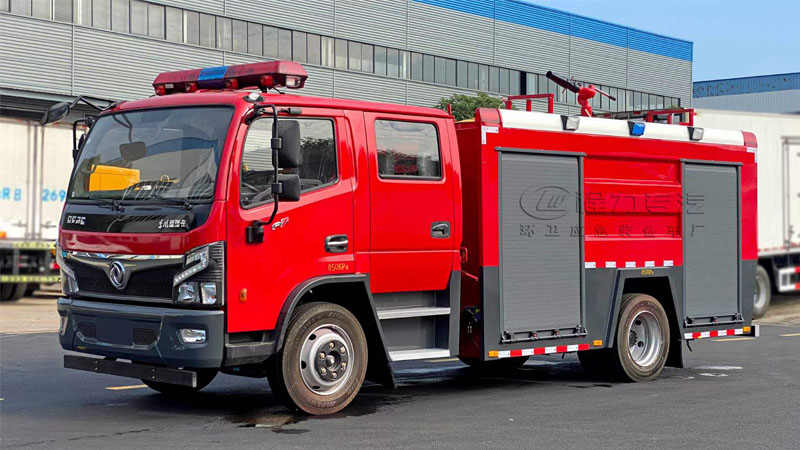

东风福瑞卡5吨泡沫消防车左前45度图

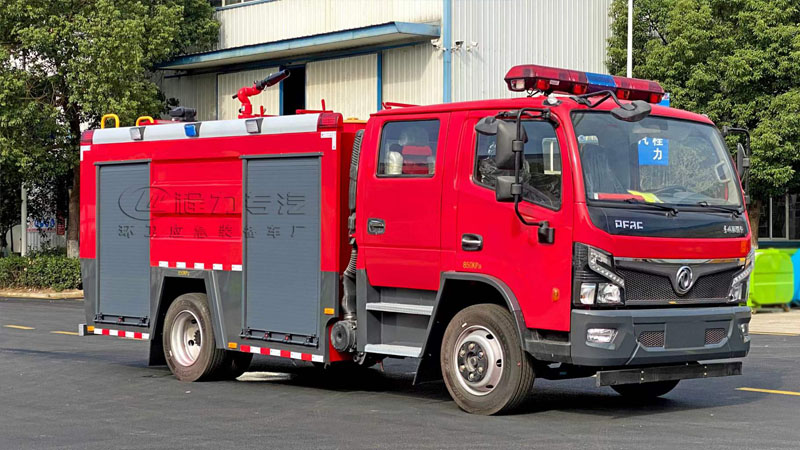

东风福瑞卡5吨泡沫消防车右前45度图

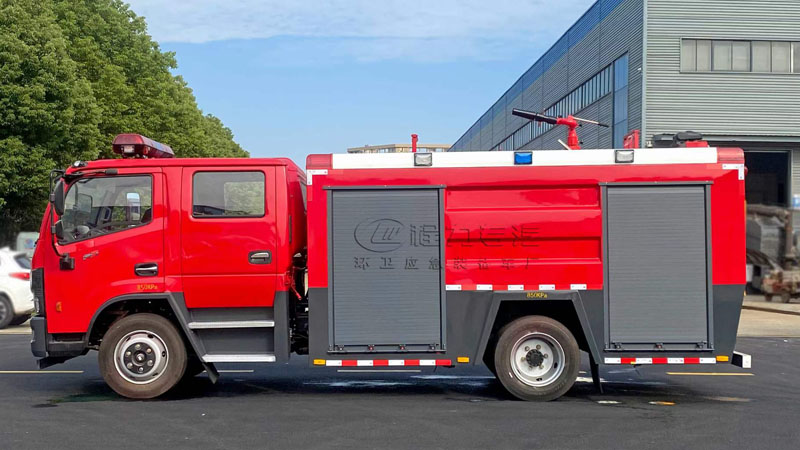

东风福瑞卡5吨泡沫消防车左侧图

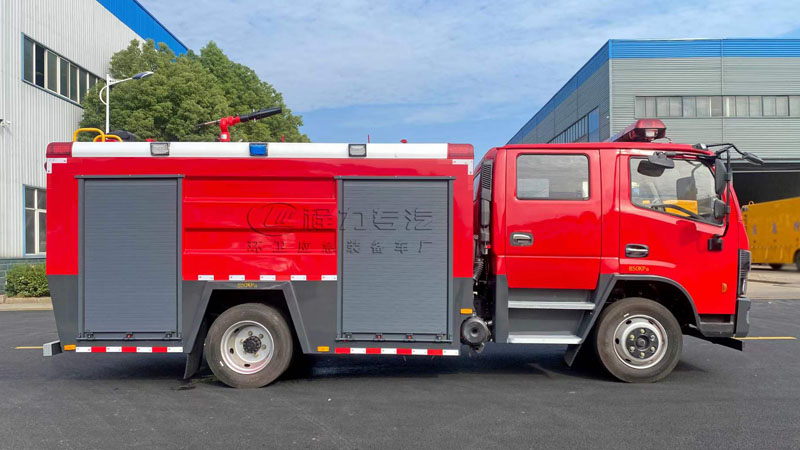

东风福瑞卡5吨泡沫消防车右侧图

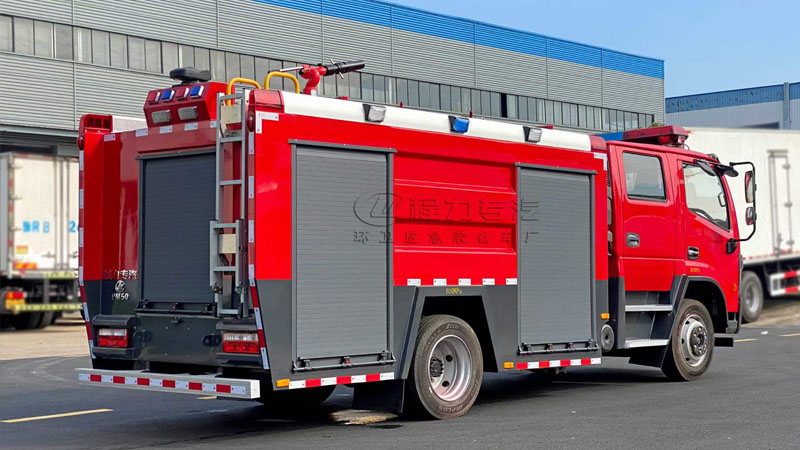

东风福瑞卡5吨泡沫消防车右后45度图
